Поверка источника питания АКИП-1101 в Новосибирске

Поверка источника питания АКИП-1101
Поверка источника питания АКИП-1101
Поверка источника питания АКИП-1101
Поверка источника питания АКИП-1101
Поверка источника питания АКИП-1101
Поверка источника питания АКИП-1101
Поверка источника питания АКИП-1101
Поверка источника питания АКИП-1101

Поверка проводится по разделу «МЕТОДИКА ПОВЕРКИ» руководства по эксплуатации «Источники питания постоянного тока импульсные АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105 фирмы «Manson Engineering Industrial Ltd», Китай», согласованной ГЦИ СИ Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ» 05 марта 2008 г.
Основные средства поверки:

  • вольтметр универсальный цифровой типа В7-78/1 Ипост от 0 до 100 В,
  • класс точности 0,005,1пост от 0 до 3 А класс точности 0,1;4
  • микровольтметр ВЗ-57 (0,3-100) мВ класс точности 2,5-4;
  • мера сопротивления РЗ10 0,01 Ом (Imax= 10 А), класс точности 0,02;
  • нагрузка электронная программируемая PEL-300.
Оставить заявку

Поверка проводится по разделу «МЕТОДИКА ПОВЕРКИ» руководства по эксплуатации «Источники питания постоянного тока импульсные АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105 фирмы «Manson Engineering Industrial Ltd», Китай», согласованной ГЦИ СИ Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ» 05 марта 2008 г.
Основные средства поверки:

  • вольтметр универсальный цифровой типа В7-78/1 Ипост от 0 до 100 В,
  • класс точности 0,005,1пост от 0 до 3 А класс точности 0,1;4
  • микровольтметр ВЗ-57 (0,3-100) мВ класс точности 2,5-4;
  • мера сопротивления РЗ10 0,01 Ом (Imax= 10 А), класс точности 0,02;
  • нагрузка электронная программируемая PEL-300.

  • Источники питания постоянного тока импульсные АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105 (далее источники питания) предназначены для воспроизведения напряжением и силы постоянного тока с широкими пределами регулировки. Источники питания предназначены для питания различных устройств стабилизированным постоянным напряжением и током с широкими пределами регулировки и могут использоваться в лабораторных и промышленных условиях. Поверка источника питания АКИП-1101 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

    Описание и поверка источника питания АКИП-1101

    Принцип действия источников питания АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105 основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым широтноимпульсным регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения от 0 до максимального значения. Полученный разностный сигнал управляет цепью обратной связи стабилизатора.

    Преимущества

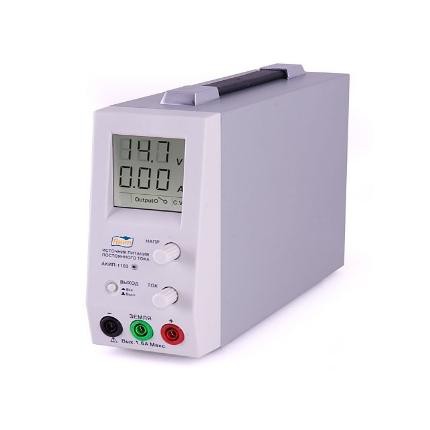

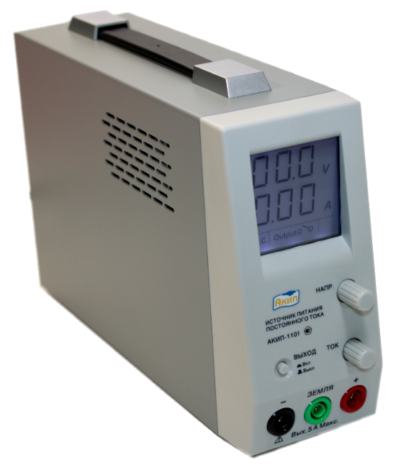

    Источники питания АКИП-1101, АКИП-1102, АКИП-1103 имеют один диапазон выходного напряжения и тока, а источники питания АКИП-1104, АКИП-1105 позволяют выбирать один из трёх диапазонов выходного напряжения и тока. Источники питания выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены регуляторы выходных напряжения и тока, цифровые индикаторы текущих значений тока и напряжения, индикаторы режима стабилизации — тока и напряжения, кнопки управления, гнезда выходного напряжения. На задней панели находятся держатель предохранителя и разъем для подключения сетевого шнура питания. На задней панели источников питания АКИП-1104, АКИП-1105 дополнительно имеются клеммы цепи обратной связи и выходного напряжения для подключения удаленной нагрузки. На задней панели источника питания АКИП-1105 дополнительно имеются разъёмы для подключения цепей дистанционного управления и интерфейсов USB и ETHERNET. Источник питания АКИП-1105 дополнительно позволяет формировать выходное напряжение пилообразной, трапециидальной и прямоугольной формы.

    Особенности АКИП-1101 — импульсного источника питания:

    • Импульсный источник, мощность 80 Вт
    • 3 модели: 20 В/5 А, 36 В/3 А, 60 В/1,6 А
    • Режимы стабилизации тока и напряжения
    • Два 3-х разрядных индикатора (ток и напряжение)
    • Отключаемый выход
    • Малые геометрические размеры
  • Характеристики Параметры АКИП-1101
    Диапазоны тока
    и напряжения    		 Диапазон напряжения 1…20 В
    Диапазон тока 0…5 А
    Стабилизация
    напряжения    		 Нестабильность при изменении напряжения питания 20 мВ
    Нестабильность при изменении тока нагрузки 70 мВ
    Уровень пульсаций с.к.з. 5 мВ
    пик-пик 30 мВ
    Стабилизация тока Нестабильность при изменении напряжения питания ≤ 20 мА
    Нестабильность при изменении напряжения на нагрузке ≤ 20 мА
    Уровень пульсаций 20 мА пик-пик
    Установка выходных
    параметров    		 Разрядность индикатора 3 разряда
    Погрешность установки напряжения 1% + 3 е.м.р.
    Погрешность установки тока 1% + 3 е.м.р.

  • Поверка проводится по разделу «МЕТОДИКА ПОВЕРКИ» руководства по эксплуатации «Источники питания постоянного тока импульсные АКИП-1101, АКИП-1102, АКИП-1103, АКИП-1104, АКИП-1105 фирмы «Manson Engineering Industrial Ltd», Китай», согласованной ГЦИ СИ Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ» 05 марта 2008 г.
    Основные средства поверки:

    • вольтметр универсальный цифровой типа В7-78/1 Ипост от 0 до 100 В,
    • класс точности 0,005,1пост от 0 до 3 А класс точности 0,1;4
    • микровольтметр ВЗ-57 (0,3-100) мВ класс точности 2,5-4;
    • мера сопротивления РЗ10 0,01 Ом (Imax= 10 А), класс точности 0,02;
    • нагрузка электронная программируемая PEL-300.
