Поверка источника питания АКИП-1124 в Новосибирске

Источники питания АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-111 б , АКИП-1117, АКИП-1118, АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125 построены на базе компенсационного стабилизатора с последовательно включённым регулирующим элементом и усилителями обратной связи по напряжению и по току. Поверка источника питания АКИП-1124 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка источника питания АКИП-1124

Источникипитания могут работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока, который устанавливается автоматически в зависимости от нагрузки источника. Задание значений выходных токов и напряжений производится в цифровой форме с последующим преобразованием в источниках АКИП-1112.. . АКИП-1118 — 16-ти разрядным ЦАП, а в источниках АКИП-1119… АКИП-1125 — 14-ти разрядным ЦАП ДЛЯ сравнения с ВЫХОДНЫМИ значениями. Источники питания управляются встроенным микропроцессорным контроллером. Источники питания АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118 дополнительно имеют встроенный цифровой вольтметр (51/2 разрядов) с диапазоном измерений до 40 В и режим измерения малых сопротивлений методом амперметра-вольтметра с диапазоном измерений до 10000 мОм. Источники могут дистанционно управляться по интерфейсам К$-232, GPIB, П$В.

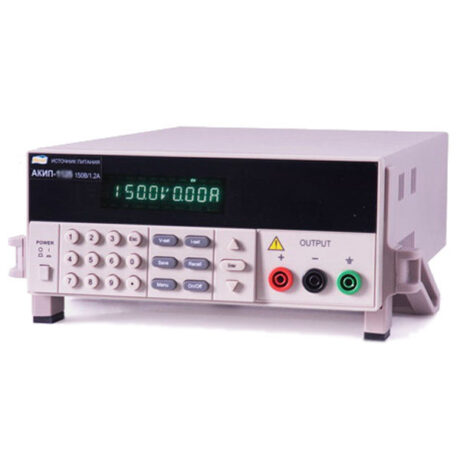

Источники питания выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены цифровые индикаторы текущих значений тока и напряжения , кнопки управления, клеммы выходного напряжения , а также цифровые кнопки задания выходных напряжения и тока. В моделях АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118 имеется поворотный регулятор задания выходных напряжения и тока. На задней панели находятся переключатель напряжения сети,
держатель предохранителя и разъем для подключения сетевого шнура питания, разъём для подключения и интерфейсов 1$232/USB/GPIB. На задней панели источников питания АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118 дополнительно имеются клеммы цепи обратной связи и выходного напряжения для подключения удаленной нагрузки и цепей дистанционного управления.

Особенности источника питания АКИП-1124:

• Линейный источник питания;
• Высокая стабильность, низкие пульсации;
• Интерфейсы: RS-232, GPIB, USB;
• ПО для управления;
• Вакуумно-флюоресцентный индикатор.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия. Документация фирмы изготовителя.

Поверка проводится по разделу «МЕТОДИКА ПОВЕРКИ» руководства по эксплуатации «Источники питания АКИП-1112, АКИП-1113, АКИП-1114, АКИП-1115, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1119, АКИП-1120, АКИП-1121, АКИП-1122, АКИП-1123, АКИП-1124, АКИП-1125 », согласованной ГЦИ СИ Сергиево-Посадского филиала ФГУ «Менделеевский ЦСМ» 15 декабря 2008 г.

Основные средства поверки:

• мультиметр цифровой прецизионный модели 8508А ц= от 0,1 мкВ до 200 В погрешность ±(0,00035-0,00055) %; I= от 1 мкА до 20 А погрешность ±(0,0012-0,04) %;
• калибратор универсальный 9100 фирмы Fluke U= (0 — 100) В погрешность ±0,006 %;
• микровольтметр В3-57 (0,3-100) мВ класс точности 2,5-4;
• меры сопротивления Р310 0,001 Ом (Iтах 100 А), 0,01 Ом (Im 3,2 А);
• Р321 0,1 Ом (I,рах 3 А), 1 Ом (I,рах 1 А), 10 Ом (Iтах 0,3 А), 3 разряд (класс точности 0,01);
• нагрузка электронная программируемая РЕЕ-300;
• нагрузка электронная многофункциональная ЕЕТО SHH-2,4К (для моделей АКИП-1114, АКИП-1116, АКИП-1117, АКИП-1118, АКИП-1121, АКИП-1124, АКИП-1125).

Межповерочный интервал 1 год.
