Поверка измерителя электрических и магнитных полей П3-81 в Новосибирске

Измерители магнитной индукции П3-81 (далее — измеритель) предназначены для измерений модуля и трёх взаимно-перпендикулярных компонент вектора магнитной индукции постоянного магнитного поля (в том числе геомагнитного и гипогеомагнитного) и среднеквадратических значений компонент вектора магнитной индукции переменного магнитного поля промышленной частоты. Поверка измерителя  П3-81 проводится в аккредитованной лаборатории АНК и занимает от 1 до 5 дней

Описание поверки измерителя электрических и магнитных полей П3-81

Принцип действия измерителя основан на измерении магнитной индукции магнитного поля с помощью измерительных преобразователей, преобразующих каждую из трёх взаимноперпендикулярных компонент измеряемой величины в электрический сигнал, пропорциональный значению этой компоненты. В качестве измерительных преобразователей (далее — преобразователь) используются магниторезистивные преобразователи (для диапазона измерений магнитной индукции от 1 мкТл до 500 мкТл) и преобразователи Холла (для диапазона измерений от0,3 до 50 мТл и от 0,3 до 2000 мТл).

Показания измерителя могут быть представлены как в единицах измерений магнитной индукции (мкТл, мТл), так и в единицах измерений напряжённости магнитного поля (А/м, кА/м).

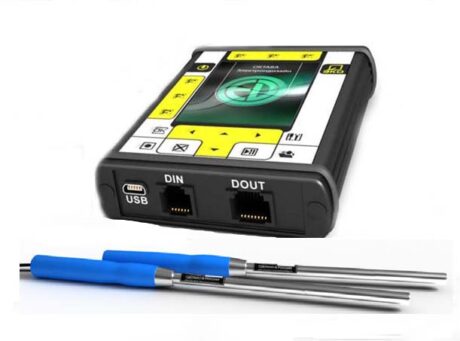

Измеритель состоит из индикаторного блока ЭКОФИЗИКА-D (далее — блок) и измерительных зондов П3-81-01, П3-81-02, П3-81-03 (далее — зонд), имеющих соединительный кабель для подключения к блоку.

Блок предназначен для питания электрической схемы зонда, представления результатов измерений и информации, необходимой для управления работой измерителя, на его дисплее а также для хранения указанной информации. На корпусе блока расположены дисплей, клавиатура, разъём DIN для подсоединения зонда, разъём USB для подсоединения к персональному компьютеру и разъём DOUT для работы с измерителем в режиме телеметрии.

Зонд предназначен для размещения преобразователей и схемы их управления, обработки информационных сигналов преобразователей и имеет соединительный кабель для подключения к блоку измерителя. Рабочая часть зонда имеет корпус цилиндрической формы.

Измеритель работает от встроенного источника питания и представляет собой носимый прибор, эксплуатируемый в помещениях. По рабочим условиям применения и предельным условиям транспортирования измеритель относится к группе 3 по ГОСТ 22261-94.

Корпус блока опломбирован пломбами для предотвращения возможности несанкционированного вмешательства в работу измерителя, которое может привести к искажению результатов измерений. Корпус зонда имеет неразборную конструкцию.

В зависимости от диапазонов измерений измерители изготавливаются в четырёх исполнениях: П3-81, П3-81-01, П3-81-02, П3-81-03.

Поверка осуществляется по методике поверки «Измерители магнитной индукции П3-81. Методика поверки.» ПКДУ.411100.002 МП утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 18.09.2011 г.

Основное поверочное оборудование:

• мера напряженности постоянного магнитного поля М-103 (диапазон воспроизводимых значений напряженности магнитного поля от 0 до 6000 А/м (от 0 до 7500 мкТл), погрешность коэффициента преобразования (постоянной) меры, не более ± 2%);
• мера напряженности постоянного и переменного магнитного поля М-303.1 (диапазон воспроизводимых значений напряженности магнитного поля от 0 до 30000 А/м (от 0 до 37 мТл); рабочий диапазон частот от 0 до 2000 Гц; предел допускаемого значения основной относительной погрешности коэффициента преобразования (постоянной) меры, не более ± 0,3 %);
• миллитесламетр портативный универсальный ТП2-2У (диапазон измерений магнитной индукции от 0,01 до 2000 мТл; рабочий диапазон частот переменного магнитного поля от 0,2 до 10000 Гц; пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля ± 2 %; переменного магнитного поля ± 2,5 %).
