Поверка измерителя параметров электрических сетей АКИП-8406 в Новосибирске

Поверку измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 проводят в соответствии с документом МП-586/446-2009 «ГСИ. Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702. Методика поверки», утвержденным ФГУ «Ростест-Москва» в декабре 2008 г. и входящим в комплект поставки.

Основное оборудование, используемое при поверке:

  • калибратор универсальный ГГПКЕ 5520А с функцией Р;
  • мера-имитатор электрического сопротивления Р4011 б;
  • магазин мер сопротивлений петли короткого замыкания ОГ -1-Е2;
  • магазин мер сопротивлений заземления ОГ -2-Г 6Ь/5’У;
  • калибратор времени отключения УЗО ЕК -2;
  • калибратор-вольтметр универсальный В 1-28;
  • лабораторный автотрансформатор «Штиль» ТОС2-З 0-В;
  • трансформатор разделительный ТР-ЗОООМ;
  • регулируемый источник тока РИТ-5000;
  • измерительный трансформатор тока ИТТ-3000.5;
  • прибор сравнения КНТ-О3.

Межповерочный интервал — 1 год.

Оставить заявку

Поверку измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 проводят в соответствии с документом МП-586/446-2009 «ГСИ. Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702. Методика поверки», утвержденным ФГУ «Ростест-Москва» в декабре 2008 г. и входящим в комплект поставки.

Основное оборудование, используемое при поверке:

  • калибратор универсальный ГГПКЕ 5520А с функцией Р;
  • мера-имитатор электрического сопротивления Р4011 б;
  • магазин мер сопротивлений петли короткого замыкания ОГ -1-Е2;
  • магазин мер сопротивлений заземления ОГ -2-Г 6Ь/5’У;
  • калибратор времени отключения УЗО ЕК -2;
  • калибратор-вольтметр универсальный В 1-28;
  • лабораторный автотрансформатор «Штиль» ТОС2-З 0-В;
  • трансформатор разделительный ТР-ЗОООМ;
  • регулируемый источник тока РИТ-5000;
  • измерительный трансформатор тока ИТТ-3000.5;
  • прибор сравнения КНТ-О3.

Межповерочный интервал — 1 год.

  • Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 (далее по тексту — измерители) предназначены для измерения и анализа качества электрических сетей, устройств и оборудования. Область применения измерителей — предприятия электрических сетей, электростанции, электрические подстанции , промышленные предприятия , метрологические службы, измерительные и испытательные лаборатории. Поверка измерителя параметров электрических сетей АКИП-8406 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

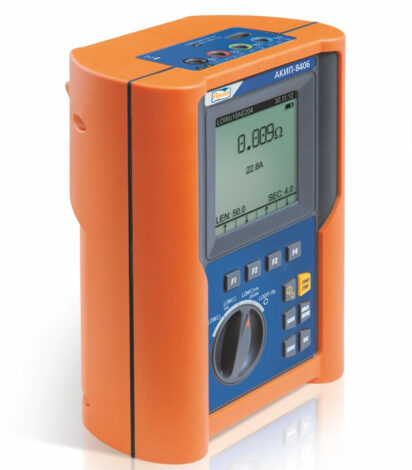

    Поверка измерителя параметров электрических сетей АКИП-8406

    Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы . Управление процессом измерения осуществляется при помощи встроенного микропроцессора . Прибор размещен в пластмассовом корпусе, на котором расположены панель управления и разъемы для подключения к измеряемой цепи.

    Панель управления состоит из жидкокристаллического дисплея и функциональных клавиш. Функциональные клавиши служат для включения и выключения прибора, проведения
    измерений, выбора специальных функций при измерениях . Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов. На нижней поверхности прибора находится аккумуляторный отсек, закрытый
    крышкой.

    Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

    Отличие модификаций измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 заключается в различных функциональных возможностях и технических характеристиках.

    Примечание: для модификаций АКИП-8201, АКИП-8401, АКИП-8402 номинальный тестовый ток выбирается из ряда значений 10 мА, 30 мА, 100 мА, 300 мА, 500 мА; для модификаций АКИП-8404, АКИП-8405 номинальный тестовый ток выбирается из ряда значений 30 мА, 100 мА, 150 мА

    Особенности измерителя АКИП-8406:

    • Измерение параметров в 3-фазных и 1 -фазных энергосистемах
    • роверка целостности защитных проводников заземления и зануления (током > 200 мА и > 10 А)
    • Измерение напряжения прикосновения и частоты напряжения
    • Измерение полного сопротивления цепи заземления без отключения УЗО (ток 15 мА )
    • Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ
    • змерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В)
    • Определение правильности подключения и порядка чередования фаз (индикация)
    • Исполнение с двойной изоляцией корпуса (класс 2)
    • Интерфейс RS-232 с оптическим выходом для подключения к ПЭВМ или принтеру
    • Внутренняя память (2 МБ, до 999 тестов)
    • ЖК-дисплей (128х128 точек), батарейное питание (6х1,5В)
    • Удобная сумка- кейс для хранения и транспортировки
    • В комплекте все необходимые аксессуары, ПО управления + оптокабель RS-232
    • Масса: 1,2 кг
  • Контроль целостности защитных проводников заземления (тест 0,2 А)
    Тестовый ток < 0,2 А, пост.
    Разрешение установки 1 мА
    Сопротивление в цепи < 5 Ом (после калибровки проводов)
    Диапазон измерений R 0,01…9,99 Ом 10,0…99,9 Ом
    Разрешение 0,01 Ом 0,1 Ом
    Погрешность измерения* ± (2,0 % + 2 ед.сч.) *- с учетом погрешности калибровки пр.
    Напряжение теста От 4 до 12 В, пост. (Uвых без нагрузки)
    Контроль целостности защитных проводников заземления (тест 10 А)
    Тестовый ток
    Разрешение установки 0,1 А
    Сопротивление в цепи < 0,45 Ом
    Диапазон измерений R 0,001…0,999 Ом
    Разрешение 0,001 Ом
    Погрешность измерения ± (1,0 % + 2 ед.сч.)
    Схема измерений 4-х пров.
    Напряжение теста 230 В перем. / 50 Гц
    Измерение сопротивления изоляции
    Тестовое напряжение ( пост.) 50 В 100 В 250 В 500 В 1000 В
    Диапазон измерений(МОм) 0,01… 99,99 0,01… 199,9 0,01… 499 0,01… 999 0,01… 1999
    3 пред. 3 пред. 4 пред. 4 пред. 4 пред
    Разрешение (Ом) 0,01..0,1 0,01..0,1 0,01…1,0 0,01…1,0 0,01…1,0
    Погрешность измерения ± (2,0 % + 2 ед.сч.) на пределе 1-2 ± (5,0 % + 2 ед.сч.) на пределе 3-4
    Измерение напряжения прикосновения (Uп)
    Диапазон измерений 0…2*Uп, (Uп = 25 В или 50 В)
    Разрешение 0,1 В
    Погрешность измерения -0%, + (10% +3 ед.сч.)
    Измерение полного сопротивления заземления без отключения УЗО
    Диапазон измерений заземления 1…1999 Ом (с учетом заземления сооружения и коммуникаций)
    Разрешение 1 Ом
    Погрешность измерения ± (5,0 % +3 ед.сч.)
    Схема измерения 4-х проводная
    Тестовый ток 15 мА
    Напряжение петли, чередование фаз
    Диапазон измерений 15 В ….460 В
    Разрешение 1 В
    Погрешность ± (3,0 % + 2 ед.сч.)
    Чередование фаз индикация
    Частота напряжения
    Основная гармоника 50 Гц ± 5 %; 60 Гц ± 5 % (47,0 ….63,6)
    Разрешение 0,1 Гц
    Погрешность ±(0,1 % + 1 ед.сч.)
    Измерение сопротивления цепи «фаза-фаза», «фаза-нейтраль»
    Диапазон измерений 0,01… 9,9 Ом 10 …199,9 Ом
    Разрешение 0,01 Ом 0,1 Ом
    Погрешность ± (5,0 % +3 ед.сч.)
    Измерение сопротивления петли «фаза-земля»
    Диапазон измерений 0,01… 9,9 Ом 10…199,9 Ом 200…1999 Ом
    Разрешение 0,01 Ом 0,1 Ом 1 Ом
    Погрешность ± (5,0 % +3 ед.сч.)
    Общие данные
    Дисплей ЖК-индикатор, экран 128 мм х 128 мм, монохромный
    Условия эксплуатации 0 °С … 40 °С, отн. влажность < 80 %
    Объем памяти 2 МБ (999 изм. макс., без возможности расширения)
    Напряжение питания Внутреннее: 1,5 В х 6 (тип АА) Внешнее: 230 В, 50/60 Гц (для теста проводников заземления 10 А)
    Ресурс батарей от 80 до 1000 тестов
    Интерфейс Оптоизолированный RS-232
    Исполнение МЭК 61010-1
    Габаритные размеры 225 х 165 х 105 мм
    Масса 1,75 кг
  • Поверку измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 проводят в соответствии с документом МП-586/446-2009 «ГСИ. Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702. Методика поверки», утвержденным ФГУ «Ростест-Москва» в декабре 2008 г. и входящим в комплект поставки.

    Основное оборудование, используемое при поверке:

    • калибратор универсальный ГГПКЕ 5520А с функцией Р;
    • мера-имитатор электрического сопротивления Р4011 б;
    • магазин мер сопротивлений петли короткого замыкания ОГ -1-Е2;
    • магазин мер сопротивлений заземления ОГ -2-Г 6Ь/5’У;
    • калибратор времени отключения УЗО ЕК -2;
    • калибратор-вольтметр универсальный В 1-28;
    • лабораторный автотрансформатор «Штиль» ТОС2-З 0-В;
    • трансформатор разделительный ТР-ЗОООМ;
    • регулируемый источник тока РИТ-5000;
    • измерительный трансформатор тока ИТТ-3000.5;
    • прибор сравнения КНТ-О3.

    Межповерочный интервал — 1 год.
