Поверку измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 проводят в соответствии с документом МП-586/446-2009 «ГСИ. Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404,
АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702. Методика поверки», утвержденным ФГУ «Ростест-Москва» в декабре 2008 г. и входящим в комплект поставки . Основное оборудование, используемое при поверке:
— калибратор универсальный ГГПКЕ 5520А с функцией Р ;
— мера-имитатор электрического сопротивления Р4011 б ;
— магазин мер сопротивлений петли короткого замыкания ОГ -1-Е2;
— магазин мер сопротивлений заземления ОГ -2-Г 6Ь/5’У;
— калибратор времени отключения УЗО ЕК -2;
— калибратор-вольтметр универсальный В 1-28;
— лабораторный автотрансформатор «Штиль» ТОС2-З 0-В;
— трансформатор разделительный ТР-ЗОООМ;
— регулируемый источник тока РИТ-5000;
— измерительный трансформатор тока ИТТ-3000.5;
— прибор сравнения КНТ-О3.
Межповерочный интервал — 1 год.
Поверка измерителя параметров электрических сетей АКИП-8701 в Новосибирске
Поверку измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 проводят в соответствии с документом МП-586/446-2009 «ГСИ. Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404,
АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702. Методика поверки», утвержденным ФГУ «Ростест-Москва» в декабре 2008 г. и входящим в комплект поставки . Основное оборудование, используемое при поверке:
— калибратор универсальный ГГПКЕ 5520А с функцией Р ;
— мера-имитатор электрического сопротивления Р4011 б ;
— магазин мер сопротивлений петли короткого замыкания ОГ -1-Е2;
— магазин мер сопротивлений заземления ОГ -2-Г 6Ь/5’У;
— калибратор времени отключения УЗО ЕК -2;
— калибратор-вольтметр универсальный В 1-28;
— лабораторный автотрансформатор «Штиль» ТОС2-З 0-В;
— трансформатор разделительный ТР-ЗОООМ;
— регулируемый источник тока РИТ-5000;
— измерительный трансформатор тока ИТТ-3000.5;
— прибор сравнения КНТ-О3.
Межповерочный интервал — 1 год.
-

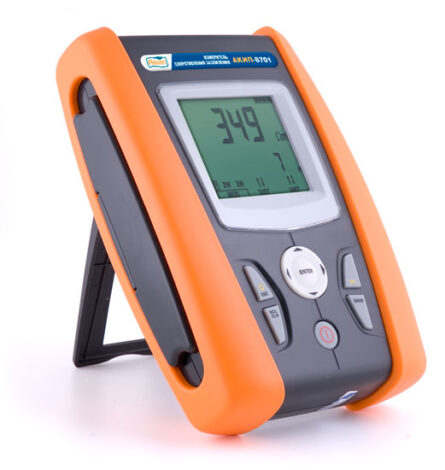

АКИП 8701 – многофункциональный тестер, надежный портативный прибор, полезный там, где необходимо установить или проверить устройство заземления. Поверка измерителя параметров электрических сетей АКИП-8701 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка измерителя параметров электрических сетей АКИП-8701
Мегаомметр позволяет измерить:
- сопротивления цепей заземления — подключение идет по 2-проводной либо 3-проводной, более точной схеме;
- удельного сопротивления грунта, подключение по 4-проводной схеме;
- наведенного (шумового) напряжения.
Сопротивление заземления и проводимость грунта АКИП 8701 измеряет в пределах до 50 кОм с разбивкой на 5 поддиапазонов: 19,99 Ом / 199,9 Ом / 1999 Ом / 19,99 кОм / 49,9 кОм. Чтобы максимально поднять точность измерений, выбор поддиапазона и тестового синусоидального сигнала (до 12 мА/25 В, True-RMS, частота 75 Гц) осуществляется автоматически, при этом минимальная дискретность составляет 0,01 Ом, а погрешность не выходит за рамки ±2,5%.
Встроенный вольтметр измерит величину наведенного напряжения до 460 В. Разрешающая способность измерительной схемы – 1В, а погрешность — ±2,0%. АКИП 8701 управляется минимальным набором кнопок. На монохромный ЖК-дисплей помимо отображения результатов измерений размещаются справочные данные и подсказок по управлению. Внутренняя память рассчитана на сохранение 999 результатов тестов, а оптический RS-232 дает возможность переноса всех данных на ПК.
-
Измерение сопротивления заземления Пределы измерений 19,99 Ом / 199,9 Ом / 1999 Ом / 19,99 кОм / 49,9 кОм Разрешение 0,01 Ом / 0,1 Ом / 1 Ом / 0,01 кОм / 0,1 кОм Погрешность измерения ± (2,5 % +2 ед. сч.) Тестовый сигнал 75 Гц ± 1Гц (синусоидальный) Тестовый ток / напряжение до 12 мА / до 25 В ср.кв. Схема измерения 2-х, 3-х проводная Измерение проводимости грунта (Р) Пределы измерений 19,99 Ом / 199,9 Ом / 1999 Ом / 19,99 кОм / 49,9 кОм (автовыбор) Разрешение 0,01 Ом / 0,1 Ом / 1 Ом / 0,01 кОм / 0,1 кОм Погрешность измерения ± (2,5 % +2 ед. сч.) Тестовый сигнал 75 Гц ± 1Гц (синусоидальный) Тестовый ток / напряжение до 12 мА / до 25 В ср.кв. Схема измерения 4-хпроводная, разнос штырей до 10 м Измерение напряжения (наведенное) Диапазон измерений 0 В ….460 В Разрешение 1 В Погрешность ± (2,0 % + 2 ед.сч.) Общие данные Дисплей ЖК-индикатор, экран 73 мм х 65 мм, монохромный Условия эксплуатации 0 °С … 40 °С; отн. влажность < 80 % Объем памяти 999 результатов тестов Напряжение питания 1,5 В х 6 (тип АА) (в комплект не входят) Автовыключение питания 3 мин Ресурс батарей 500 тестов Исполнение МЭК 61010 , МЭК 61326, МЭК 61557, кат. III ~415 В (ф-ф) / ~240 В (ф-з), двойная изоляция Габаритные размеры 235 х 162 х 75 мм Масса 1 кг -
Поверку измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 проводят в соответствии с документом МП-586/446-2009 «ГСИ. Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404,
АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702. Методика поверки», утвержденным ФГУ «Ростест-Москва» в декабре 2008 г. и входящим в комплект поставки . Основное оборудование, используемое при поверке:
— калибратор универсальный ГГПКЕ 5520А с функцией Р ;
— мера-имитатор электрического сопротивления Р4011 б ;
— магазин мер сопротивлений петли короткого замыкания ОГ -1-Е2;
— магазин мер сопротивлений заземления ОГ -2-Г 6Ь/5’У;
— калибратор времени отключения УЗО ЕК -2;
— калибратор-вольтметр универсальный В 1-28;
— лабораторный автотрансформатор «Штиль» ТОС2-З 0-В;
— трансформатор разделительный ТР-ЗОООМ;
— регулируемый источник тока РИТ-5000;
— измерительный трансформатор тока ИТТ-3000.5;
— прибор сравнения КНТ-О3.
Межповерочный интервал — 1 год.
