Поверка измерителя сопротивления петли ИНФ-300 в Новосибирске
Поверка осуществляется по документу РАПМ.411218.006РЭ «Измерители сопротивления петли «фазануль», «фаза-фаза» ИФН-300, ИФН-300/1. Руководство по эксплуатации», Раздел 6 «Поверка», утвержденному ООО «ИЦРМ» 15.03.2019 г.
Основные средства поверки:
- установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (регистрационный номер в Федеральном информационном фонде № 2721-71);
- вольтметр универсальный цифровой GDM-8246 (регистрационный номер в Федеральном информационном фонде № 34295-07); омметр цифровой Щ34 (регистрационный номер в Федеральном информационном фонде № 4274-74); магазин электрического
сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде
№ 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в Руководство по эксплуатации и (или) Свидетельство о поверке.
Оставить заявку
Поверка осуществляется по документу РАПМ.411218.006РЭ «Измерители сопротивления петли «фазануль», «фаза-фаза» ИФН-300, ИФН-300/1. Руководство по эксплуатации», Раздел 6 «Поверка», утвержденному ООО «ИЦРМ» 15.03.2019 г.
Основные средства поверки:
- установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (регистрационный номер в Федеральном информационном фонде № 2721-71);
- вольтметр универсальный цифровой GDM-8246 (регистрационный номер в Федеральном информационном фонде № 34295-07); омметр цифровой Щ34 (регистрационный номер в Федеральном информационном фонде № 4274-74); магазин электрического
сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде
№ 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в Руководство по эксплуатации и (или) Свидетельство о поверке.
-

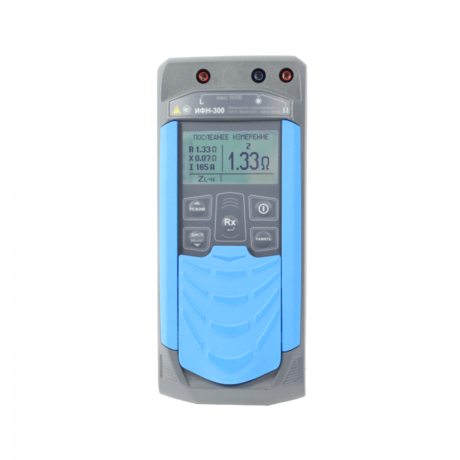

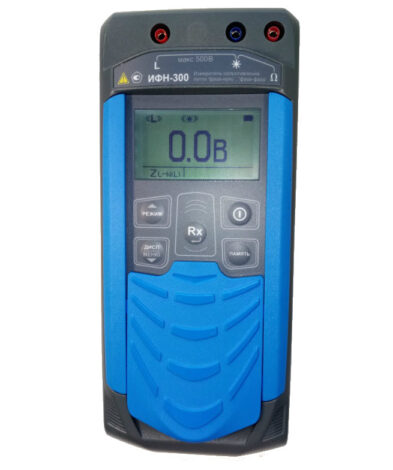

С помощью прибора ИФН-300 можно произвести измерение сопротивления петли «фаза-нуль», «фаза-фаза» и переходного сопротивления контактных соединений. Используя полученные данные, можно выявить неисправности в групповых линиях и провести в короткие сроки комплекс мероприятий позволяющий избежать возникновения серьёзных аварий и пожаров. Измерение петли «фаза-нуль» осуществляется при приёмосдаточных испытаниях оборудования по требованию контролирующих организаций или периодически — раз в 3 года. Поверка измерителя сопротивления петли ИНФ-300 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
При измерении сопротивления петли «фаза-нуль», «фаза-фаза» прибор одновременно измеряет активное, реактивное и полное сопротивление петли, а также вычисляет прогнозируемый ток короткого замыкания без отключения защиты линии. Это необходимо для проверки правильности установленного номинального значения элемента защиты от короткого замыкания (автоматического выключателя или предохранителя) и определения своевременного срабатывания данной защиты.
Особенности измерителя сопротивления петли фаза-нуль, фаза-фаза ИФН-300:
- автоматический выбор диапазонов измерения;
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54;
- автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
- жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- высокая помехоустойчивость;
- память на 10000 измерений, связь с компьютером.
Функциональные возможности измерителя сопротивления петли фаза-нуль, фаза-фаза ИФН-300:
- измерение действующих значений переменного напряжения;
- измерений активного, реактивного, полного сопротивления петли «фаза-нуль», «фаза-фаза»;
- вычисление прогнозируемого тока короткого замыкания;
- измерение сопротивления металлосвязи.
-
| Диапазон измерения действующего значения напряжения, В | от 10,0 до 450,0 |
| Рабочий диапазон частот, Гц | от 45 до 65 |
| Диапазоны измерений активного, реактивного и полного сопротивлений петли «фаза-нуль», «фаза-фаза», Ом | от 0,01 до 9,99 |
| от 10,0 до 99,9 |
| от 100 до 200 |
| Рабочий диапазон напряжений, В | от 180 до 450 |
| Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-ноль», кА | от 0 до 22 кА |
| Диапазон вычислений прогнозируемого тока короткого замыкания цепи «фаза-фаза», кА | от 0 до 38 кА |
| Пределы измерения сопротивления, Ом | от 0,01 до 999 |
| Ток в измерительной цепи для сопротивлений не более 10 Ом, мА | не менее 200 |
| Напряжение питания постоянного тока (встроенный аккумулятор), В | от 5,2 до 7,5 |
| Габаритные размеры (длина×ширина×высота), мм, не более | 250×110×90 |
| Масса, кг, не более | 0,8 |
Рабочие условия эксплуатации:
— температура окружающего воздуха, ºС
— относительная влажность при температуре воздуха плюс 30 °С, % | от минус 15 до плюс 50
до 90 |
| Электрическая прочность изоляции при воздействии испытательного напряжения постоянного тока, кВ, не менее | 7,3 |
| Сопротивление изоляции, МОм, не менее | 20 |
-
Поверка осуществляется по документу РАПМ.411218.006РЭ «Измерители сопротивления петли «фазануль», «фаза-фаза» ИФН-300, ИФН-300/1. Руководство по эксплуатации», Раздел 6 «Поверка», утвержденному ООО «ИЦРМ» 15.03.2019 г.
Основные средства поверки:
- установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 (регистрационный номер в Федеральном информационном фонде № 2721-71);
- вольтметр универсальный цифровой GDM-8246 (регистрационный номер в Федеральном информационном фонде № 34295-07); омметр цифровой Щ34 (регистрационный номер в Федеральном информационном фонде № 4274-74); магазин электрического
сопротивления Р4834 (регистрационный номер в Федеральном информационном фонде
№ 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в Руководство по эксплуатации и (или) Свидетельство о поверке.
