Поверка осциллографа АКИП-74824 в Новосибирске

Осциллографы цифровые запоминающие серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000 (далее — осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов. Поверка осциллографа АКИП-74824 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

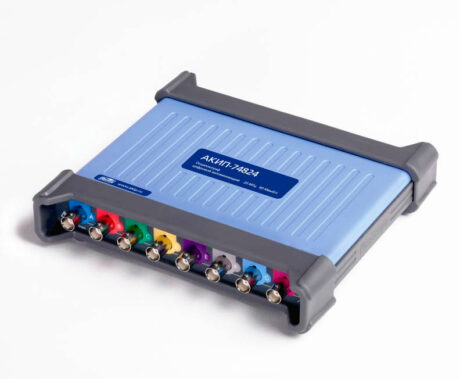

Поверка осциллографа АКИП-74824

Осциллографы являются многофункциональными средствами измерений параметров сигналов. Принцип действия основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК). Управление осциллографами осуществляется по интерфейсу USB от внешнего ПК. Питание осциллографов осуществляется через разъем USB. Для моделей осциллографов с током потребления свыше 1200 мА предусмотрено питание от универсального сетевого адаптера.

Осциллографы изготавливаются в 40 модификациях:

• серия АКИП-72000: АКИП-72204А, АКИП-72205А, АКИП-72206А, АКИП-72207А, АКИП-72208А;
• серия АКИП-73000: АКИП-73203D, АКИП-73203D MSO, АКИП-73403D, АКИП-73403D MSO, АКИП-73204D, АКИП-73204D MSO, АКИП-73404D, АКИП-73404D MSO, АКИП-73205D, АКИП-73205D MSO, АКИП-73405D, АКИП-73405D MSO, АКИП-73206D, АКИП-73206D MSO, АКИП-73406D, АКИП-73406D MSO;
• серия АКИП-74000: АКИП-74824;
• серия АКИП-75000: АКИП-75242А, АКИП-75442А, АКИП-75242B, АКИП-75442B, АКИП-75243А, АКИП-75443А, АКИП-75243B, АКИП-75443B, АКИП-75244А, АКИП-75444А, АКИП-75244B, АКИП-75444B;
• серия АКИП-76000: АКИП-76402^ АКИП-76402D, АКИП-76403^ АКИП-76403D, АКИП-76404C, АКИП-76404D.

Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов, наличием дополнительных входов и выходов.

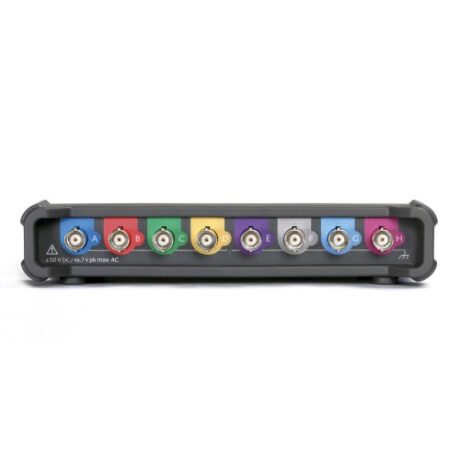

Конструктивно каждый осциллограф выполнен в виде портативного прибора. На передней панели осциллографов располагаются: измерительные разъемы (тип BNC, розетка) и дополнительные входные и выходные разъемы (в зависимости от модели это могут быть разъемы: вход внешней синхронизации, выход генератора сигналов, цифровые входы логического анализатора). На задней панели осциллографов располагаются: интерфейс USB, разъем для подключения сетевого адаптера питания (только в моделях, где предусмотрено питание от сетевого адаптера), вход внешней синхронизации и выход функционального генератора (только в моделях с логическим анализатором).

Программное обеспечение

Программное обеспечение (ПО) осциллографов устанавливается на внешний компьютер и служит для дистанционного управления работой осциллографов, управления

режимами работы, задания режимов отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.

Особенности USB-осциллографа запоминающего АКИП-74824:

• «3 в 1»: осциллограф, анализатор спектра, генератор сигналов (ФГ/ СПФ) + анализ последовательных данных;
• Осциллограф: 8 каналов;
• Полоса пропускания: 20 МГц;
• Разрешение АЦП: 12 бит (до 16 бит в реж ERES);
• Максимальная частота дискретизации: 80 МГц (для однокр. сигнала при исп. 1-4 каналов);
• Максимальный объем памяти: 256 МБ (делится между активными каналами);
• Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x6500);
• НЧ фильтр в полной полосе пропускания;
• Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, при исп. ресурсов SDK — дискретизация и длина файла определяется системными параметрами ПК и макс. может достигать 160 МГц;
• Функциональный генератор (до 1 МГц/ ±2 В): синус, меандр, треугольник, постоянное напряжение /DC, пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
• Формирование сигналов СПФ/ AWG(до 1 МГц/ ±2 В): ЦАП 14 бит, частота дискретиз. до 80 МГц, память до 16 кБ;
• Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 МБ;
• Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT);
• Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
• Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI;
• Допусковый контроль (тест по маске);
• Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.).

Поверка осуществляется по документу МП 63649-16 «Осциллографы цифровые запоминающие серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.02.2016 г.

Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-13).
