Поверка осциллографа Fluke 190-062 в Новосибирске

Поверка осциллографа Fluke 190-062
Поверка осциллографа Fluke 190-062
Поверка осциллографа Fluke 190-062
Поверка осциллографа Fluke 190-062
Поверка осциллографа Fluke 190-062
Поверка осциллографа Fluke 190-062
Поверка осциллографа Fluke 190-062
Поверка осциллографа Fluke 190-062

Поверка осуществляется по документу МП 48993-12 «Осциллографы-мультиметры двухканальные Fluke 190-202, 190-102 и 190-062. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 04 октября 2011 г.

Основные средства поверки:

  • Калибратор универсальный Fluke 5520А с опцией SC-300 для калибровки осциллографов (напряжение постоянного тока от 0 до ± 1050 В, погрешность 12 ×10-6; напряжение переменного тока, частота 10 Гц –500 кГц, от 0 до1020 В, погрешность120×10-6; напряжение переменного тока, частота 50 кГц – 300 МГц, от 5 мВ до 5,5 В, погрешность ± (4,0 % +500 мкВ); Входной импеданс 40 Ом -1,5 Мом, погрешность ± 0,1 %; 5 пФ- 50 пФ, погрешность ± 5 %; временные маркеры 5 с -2 мкс, погрешность ± (25+1000 t)×10-6
    , где t – время в с; 1 мкс –2 нс, погрешность ± 2,5 ×10-6
Оставить заявку

Поверка осуществляется по документу МП 48993-12 «Осциллографы-мультиметры двухканальные Fluke 190-202, 190-102 и 190-062. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 04 октября 2011 г.

Основные средства поверки:

  • Калибратор универсальный Fluke 5520А с опцией SC-300 для калибровки осциллографов (напряжение постоянного тока от 0 до ± 1050 В, погрешность 12 ×10-6; напряжение переменного тока, частота 10 Гц –500 кГц, от 0 до1020 В, погрешность120×10-6; напряжение переменного тока, частота 50 кГц – 300 МГц, от 5 мВ до 5,5 В, погрешность ± (4,0 % +500 мкВ); Входной импеданс 40 Ом -1,5 Мом, погрешность ± 0,1 %; 5 пФ- 50 пФ, погрешность ± 5 %; временные маркеры 5 с -2 мкс, погрешность ± (25+1000 t)×10-6
    , где t – время в с; 1 мкс –2 нс, погрешность ± 2,5 ×10-6

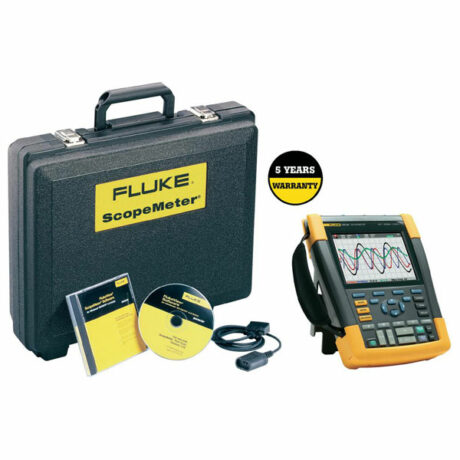

  • Осциллограф (Скопметр) Fluke 190-062 сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Осциллограф (Скопметр) Fluke 190-062 разработан для специалистов по обслуживанию производства, он приспособлен к эксплуатации в суровых производственных условиях и может применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей. Поверка осциллографа Fluke 190-062 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

    Поверка осциллографа Fluke 190-062

    Осциллограф (Скопметр) Fluke 190-062 является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.

    • Два или четыре электрически изолированных входа
    • Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
    • Выбор из моделей с частотным диапазоном 60, 100 и 200 МГц
    • Высокая частота выборки до 2,5 Гвыб/с при разрешении до 400 пс
    • Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
    • Отдельный цифровой мультиметр с 5 000 отсчетов (в двухканальных моделях)
    • Измерения по четырем каналам со входами BNC (в четырехканальных моделях)
    • Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
    • Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
    • Регистрация тенденций с записью характеристик сигнала в течение 22 дней
    • Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
    • Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
    • Изолированные порты USB для запоминающих устройств и связи с компьютером
    • Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
    • В четырехканальных моделях 190-X04 время автономной работы составляет до 7 часов (в комплект включен аккумулятор BP291)
    •  В двухканальных моделях 190-XX2 время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
    • Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
    • Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
    • Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении

    Четырехкратные возможности диагностики и стандарт безопасности КАТ. IV

    Fluke 190-062 представляют собой осциллографы для измерения без заземления с двумя или четырьмя входными каналами с двойной изоляцией. Осциллографы данной серии поддерживают стандарты безопасности для сред КАТ. III 1000 В/КАТ. IV 600 В.

    Трехмерное тестирование промышленных систем

    Одновременное исследование входных сигналов, выходных сигналов в цепях обратной связи и защитных блокировок поможет устранить множество различных проблем, включая следующие:

    • Перегрузка цепей по напряжению или току
    • Измерения задержек при устранении проблем с синхронизацией
    • Несоответствие понижающих схем или входного сопротивления
    •  Флуктуации и дрейф сигнала

  • Параметр Значение
    Характеристики осциллографа
    Частотный диапазон 60 МГц
    Количество каналов 2 канала
    Скорость выборки реального времени 625 Мвыб/с
    Входы 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ
    Независимые «плавающие» изолированные входы До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей
    Диапазон временной шкалы 10 нс — 2 мин/дел (модель 190-062, 60 МГц)
    Чувствительность входов 2 мВ — 100 В/дел
    Режимы синхронизации Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл
    Источник синхронизации Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2
    Регистрация выбросов 8 нс
    Измерения осциллограмм Курсор: 7 Автоматические: 30
    Максимальная длина записи Режим ScopeRecord: 30 000 точек Режим осциллографа: 10 000 точек на входной канал
    Послесвечение Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы
    Сравнение осциллограмм Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия
    Характеристики цифрового мультиметра

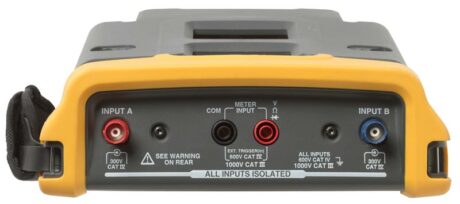

    Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа
    Максимальное разрешение: 5 000 отсчетов
    Режимы измерений: Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем)
    Память Внутренняя память 2 каналов: Экран + настройки: 30 Запись: 10
    Дисплей цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением
    Условия хранения и эксплуатации
    Рабочая температура от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора)
    Температура хранения от –20 до 60 °C
    Рабочая высота До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В
    Характеристики безопасности
    Электробезопасность 1000 В КАТ. III/600 В КАТ. IV (EN61010-1)
    Общие данные
    Размер 270x190x70 мм
    Масса 2,2 кг
    Литий-ионный аккумулятор В комплект входит аккумулятор BP290 2 400 мА∙ч (до 4 часов работы). До 8 часов работы от дополнительно приобретаемого аккумулятора BP291

  • Поверка осуществляется по документу МП 48993-12 «Осциллографы-мультиметры двухканальные Fluke 190-202, 190-102 и 190-062. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 04 октября 2011 г.

    Основные средства поверки:

    • Калибратор универсальный Fluke 5520А с опцией SC-300 для калибровки осциллографов (напряжение постоянного тока от 0 до ± 1050 В, погрешность 12 ×10-6; напряжение переменного тока, частота 10 Гц –500 кГц, от 0 до1020 В, погрешность120×10-6; напряжение переменного тока, частота 50 кГц – 300 МГц, от 5 мВ до 5,5 В, погрешность ± (4,0 % +500 мкВ); Входной импеданс 40 Ом -1,5 Мом, погрешность ± 0,1 %; 5 пФ- 50 пФ, погрешность ± 5 %; временные маркеры 5 с -2 мкс, погрешность ± (25+1000 t)×10-6
      , где t – время в с; 1 мкс –2 нс, погрешность ± 2,5 ×10-6
