Поверка осциллографа Fluke 190-502 в Новосибирске

Поверка осуществляется по документу МП 54292-13 «Осциллографы-мультиметры двухканальные Fluke 190-502. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2013 г.

Перечень основных средств, применяемых при поверке: – калибратор универсальный Fluke 5520A с опцией SC-600 для калибровки осциллографов. Диапазон воспроизведения напряжения постоянного тока: от 0 до 1000 В; пределы допускаемой абсолютной погрешности (DU): ± (0,000011 – 0,000018)·U. Диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (10 Гц – 500 кГц); пределы допускаемой абсолютной погрешности (DU): ± (0,00015 – 0,002)·U. Диапазон воспроизведения силы постоянного тока: от 0 до 20,5 А; пределы допускаемой абсолютной погрешности (DI): ± (0,0001 – 0,0005)·I.

Диапазон воспроизведения силы переменного тока: от 29 мкА до 20,5 А (10 Гц – 30 кГц); пределы допускаемой абсолютной погрешности (DI): ± (0,0004 – 0,003)·I.
Диапазон воспроизведения частоты переменного тока: от 0,01 Гц до 2 МГц; пределы допускаемой абсолютной погрешности (DF): ± (2,5·10-6)·F. Диапазон воспроизведения электрического сопротивления: от 0,0001 Ом до 1100 МОм; пределы допускаемой
абсолютной погрешности (DR): ± (0,000028 – 0,003)·R. Диапазон воспроизведения электрической емкости: от 0,19 нФ до 110 мФ; пределы допускаемой абсолютной погрешности (DC): ± (0,0025 – 0,011)·C. Имитация сигнала термопары типа К: от минус 200
до 1372 °С; (DТ): ± (0,16 – 0,4) ºC.

Оставить заявку

Новые двух- и четырехканальные осциллографы стандарта КАТ. IV Fluke ScopeMeter 190 Series II: увидеть и исправить больше. Поверка осциллографа Fluke 190-502 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Новая серия приборов Fluke ScopeMeter 190 Series II сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы ScopeMeter приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.

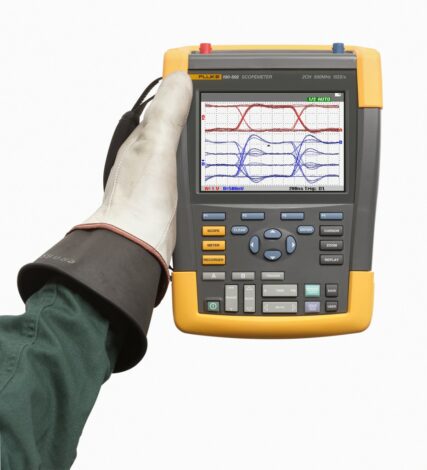

Поверка осциллографа Fluke 190-502

Новый осциллограф 190 Series II является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.
- Два или четыре электрически изолированных входа
- Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
- Имеются модели с диапазоном частот 60 МГц, 100 МГц, 200 МГц или 500 МГц
- Высокая частота выборки, до 5 GS/s с разрешение до 200 ps (в зависимости от модели и используемых каналов)
- Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
- Отдельный цифровой мультиметр с 5 000 отсчетов (в двухканальных моделях)
- Измерения по четырем каналам со входами BNC (в четырехканальных моделях)
- Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
- Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
- Регистрация тенденций с записью характеристик сигнала в течение 22 дней
- Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
- Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
- Изолированные порты USB для запоминающих устройств и связи с компьютером
- Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
  — В четырехканальных моделях 190-X04 время автономной работы составляет до 7 часов (в комплект включен аккумулятор BP291)
  — В двухканальных моделях 190-XX2 время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
  — Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
- Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
- Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении

Полоса пропускания	Fluke 190-504: 500 МГц Fluke 190-204: 200 МГц Fluke 190-202: 200 МГц Fluke 190-104: 100 МГц Fluke 190-102: 100 МГц Fluke 190-062: 60 МГц
Кол-во каналов	Fluke 190-504: 500 МГц: 4 канала Fluke 190-204: 200 МГц: 4 канала Fluke 190-202: 200 МГц: 2 канала Fluke 190-104: 100 МГц: 4 канала Fluke 190-102: 100 МГц: 2 канала Fluke 190-062: 60 МГц: 2 канала
Частота выборки в реальном времени	Fluke 190-504: 5 Гвыб/с Fluke 190-204: 2,5 Гвыб/с Fluke 190-202: 2,5 Гвыб/с Fluke 190-104: 1,25 Гвыб/с Fluke 190-102: 1,25 Гвыб/с Fluke 190-062: 625 Гвыб/с

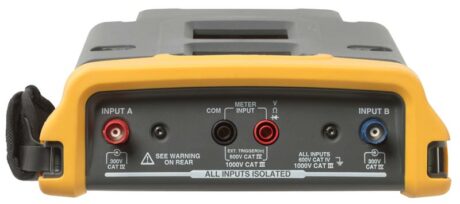

Входы	Fluke 190-X04: 4 входа BNC для осциллографа и измерений Fluke 190-X02: 2 входа BNC плюс 1 вход цифрового мультиметра
Независимые изолированные входы	До 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением
Диапазон временной развертки	1 нс/дел. — 4 с/дел (190-504, модель 500 МГц) 2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц) 5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц) 10 нс/дел. — 4 с/дел (190-062, модель 60 МГц)
Чувствительность входа	2 мВ — 100 В/дел. плюс переменное затухание
Типы запуска развертки	Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов
Источники запуска развертки	Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра Fluke 190-X04:4 входа BNC
Регистрация импульсных помех	8 нс
Функции измерения осциллографа	Курсор: 7 Автоматический: 30
Максимальная длина записи	Режим ScopeRecord: 30 000 точек на вход Режим регистрации сигналов (Scope Mode): 10 000 точек на вход
Послесвечение	Функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу
Сравнение осциллограмм	Опорная осциллограмма и автоматическая проверка на соответствие шаблону

Спецификации цифровых мультиметров (четырехканальные модели)

Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа)	Через входы осциллографа BNC
Максимальное разрешение:	Максимальное значение на дисплее 999
Измерения	Напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя)
Запоминающие устройства	Экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана.
Дисплей	Полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления

Характеристики условий эксплуатации

Рабочая температура	От 0 до 40 ºC включая батареи От 0 до 50 ºC без батарей
Температура хранения	от -20°C до +60°C
Высота над уровнем моря при эксплуатации	До 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В До 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.

Спецификации безопасности

Электробезопасность

1 000 В CAT III/600 В CAT IV (EN61010-1).

Механические и общие характеристики

Габариты	270 x 190 x 70 мм
Вес	2,2 кг
Гарантия	Трехлетняя гарантия на основной прибор
Литий-ионная батарея	Fluke 190-XX2: BP290 (2400 мАч) Fluke 190-XX4: BP291 (4800 мАч)

Поверка осуществляется по документу МП 54292-13 «Осциллографы-мультиметры двухканальные Fluke 190-502. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2013 г.

Перечень основных средств, применяемых при поверке: – калибратор универсальный Fluke 5520A с опцией SC-600 для калибровки осциллографов. Диапазон воспроизведения напряжения постоянного тока: от 0 до 1000 В; пределы допускаемой абсолютной погрешности (DU): ± (0,000011 – 0,000018)·U. Диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (10 Гц – 500 кГц); пределы допускаемой абсолютной погрешности (DU): ± (0,00015 – 0,002)·U. Диапазон воспроизведения силы постоянного тока: от 0 до 20,5 А; пределы допускаемой абсолютной погрешности (DI): ± (0,0001 – 0,0005)·I.

Диапазон воспроизведения силы переменного тока: от 29 мкА до 20,5 А (10 Гц – 30 кГц); пределы допускаемой абсолютной погрешности (DI): ± (0,0004 – 0,003)·I.
Диапазон воспроизведения частоты переменного тока: от 0,01 Гц до 2 МГц; пределы допускаемой абсолютной погрешности (DF): ± (2,5·10-6)·F. Диапазон воспроизведения электрического сопротивления: от 0,0001 Ом до 1100 МОм; пределы допускаемой
абсолютной погрешности (DR): ± (0,000028 – 0,003)·R. Диапазон воспроизведения электрической емкости: от 0,19 нФ до 110 мФ; пределы допускаемой абсолютной погрешности (DC): ± (0,0025 – 0,011)·C. Имитация сигнала термопары типа К: от минус 200
до 1372 °С; (DТ): ± (0,16 – 0,4) ºC.
