Поверка разрывной машины ИР 5047-50 в Новосибирске

Разрывная машина ИР 5047-50 используется для испытания на растяжение образцов из пластмасс, черных и цветных металлов, резины и других материалов в пределах ее технических возможностей в лабораториях предприятий и научно-исследовательских институтов при изучении и контроле физико-механических свойств материалов. Поверка разрывной машины ИР 5047-50 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка разрывной машины ИР 5047-50

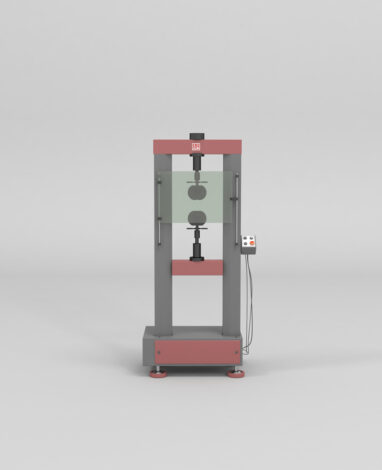

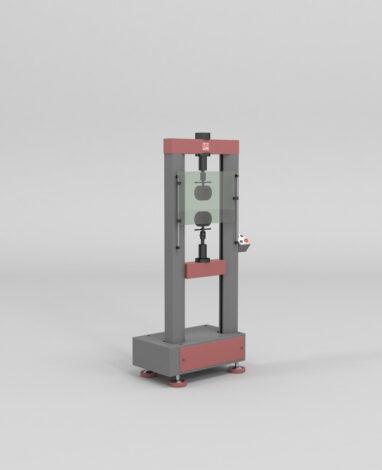

Универсальные разрывные машины ИР 5047-50 предназначены для испытания образцов из проволоки, металлической ленты, резины, пластмасс, резины, текстильных материалов на растяжение с наибольшей предельной нагрузкой 50 кН, испытаний на растяжение, сжатие, изгиб, малоцикловую усталость в соответствии с ГОСТ 23785.1, 29104.4, 29104.22, 3813, 30358, 16918, 23785.7 и др.

Универсальные машины на растяжение ИР 5047-50 оснащены тензорезисторным силоизмерителем нагрузки.

Исполнение машин – электромеханические двухколонные вертикальные, пульт оператора с микропроцессором расположены на силозадающем модуле. Особенность машин в малогабаритности, универсальности к материалам образцов испытания и в наличие электрического сигнала параметров испытания (возможность подсоединения ПК для обработки данных испытания) в автоматической обработке электросигнала и сохранении данных испытаний в памяти микропроцессора. Не требует установки на спец. фундамент, устанавливается на виброопоры. В разрывных машинах применены механические клиновые захваты, обеспечивающие надежное крепление образцов и простоту в эксплуатации. Оснащены электронным считывателем перемещения, имеется возможность подключения к ПК и распечатки данных испытания на принтере.

Разрывные машины ИР 5047-50 имеют 1 диапазон измерения нагрузки: от 2 до 50 кН с номинальной ценой единицы наименьшего разряда силоизмерителя — 1 Н, обеспечивающие испытание на растяжение:

• металлических пластин типов I и II по ГОСТ 1497;
• полуфабрикатов волокнистых, бумаги и картона по ГОСТ 13525.1;
• тканей кордных по ГОСТ 23785.1;
• материалов прокладочных асбестовых и безасбестовых по ГОСТ 30684;
• тканей технических по ГОСТ 29104.4;
• резины по ГОСТ 270 и др.

Особенности машин ИР 5047-50:

• ручное управление процессом нагружения;
• электромеханическая система создания нагрузки;
• отображение данных испытания на цифровом табло пульта оператора;
• запись параметров испытания — графопостроитель;
• тип силоизмерителя — тензорезисторный однодиапазонный;
• модульная конструкция: силозадающий модуль и пульт оператора;
• вертикальное двухколонное двухзонное исполнение силовой рамы;
• оснащены электронным считыванием перемещения;
• имеется возможность подключения ПК.

• Наибольшая предельная нагрузка: 50 кН

• Пределы допускаемой погрешности измерения нагрузки: ±1% (в диапазоне нагрузок от 2 до 50 кН)

• Скорость перемещения активного захвата (два диапазона, 24 фиксированные скорости): от 80 до 800 и от 0,5 до 500 мм/мин

• Ход подвижной траверсы без захватов: 800 мм

• Ширина рабочего пространства: 400 мм

• Максимальная мощность (питание): 1,05 кВт (3N ,380 В, 50 Гц)

Поверка машин производится по “Методике поверки» приведенной в разделе 20 паспорта Гб 2.773.171 ПС и разделе 12 паспорта Гб 2.773.255 ПС,согласованной с НПО “ВНИИФТРИ».

Основное оборудование,необходимое для поверки:

• динамометры образцовые 3-го разряда Д0СМ-3-1Н;Д0СМ~3-10Н; Д0СМ-3-50Н ГОСТ 9500-84;
• меры сил,изготовленные по нормам точности гирь б-го класса ГОСТ 17328-82.

НОРМАТИВНЫЕ ДОКУМЕНТЫ

Технические условия T9 25-7701.076-91.
