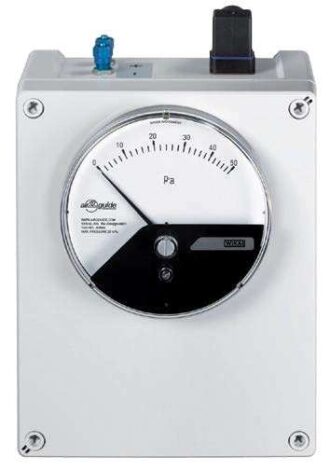

Конструктивно манометры дифференциальные A2G (air2guide) представляют собой однострелочные приборы с упругим чувствительным элементом в виде мембранной коробки. Мембранная коробка представляет собой упругую пластину с гофрированной формой поверхности, герметично закрепленную по периметру к жёсткой площадке. Размер диаметра мембраны зависит от габаритных размеров манометра дифференциального A2G (air2guide), запаса прочности, заданного тягового усилия, метрологической надежности, величины перемещения центра и других параметров. Поверка манометров дифференциального давления A2G-05 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка манометров дифференциального давления A2G-05
Принцип действия манометров дифференциальных A2G (air2guide) основан на упругой деформации упругого чувствительного элемента. Под воздействием измеряемого давления деформация чувствительного элемента преобразуется передаточным механизмом в угловое перемещение показывающей стрелки.
Манометры дифференциальные A2G (air2guide) модификации A2G-15 (air2guide P+E) имеют вторичный преобразователь, преобразующий деформацию чувствительного элемента в электрический выходной нормированный сигнал от 4 до 20 мА или от 0 до 10 В.
Корпуса манометров дифференциальных A2G (air2guide) выполнены в неразборном исполнении, таким образом, доступ внутрь прибора полностью исключен.
Применения
- Для сухих, чистых, неагрессивных газов, обычно для воздуха
- Для контроля вентиляторов и воздуходувов
- Для контроля перепада давления на фильтрах
- Для контроля избыточного давления в системах чистых помещений
- Для очень низких значений давления
Особенности
- Настройка нуля спереди
- Простой монтаж и демонтаж
- Диапазон шкалы 0 … 50 Па до 0 … 12500 Па
