Поверка манометров промышленных коррозионностойких виброустойчивых Тип ТМ (ТВ, ТМВ), серия 21 - Реестр 25913-08 Методика поверки Свидетельство об утверждении АНК

Поверка манометров промышленных коррозионностойких виброустойчивых Тип ТМ (ТВ, ТМВ), серия 21 в Новосибирске

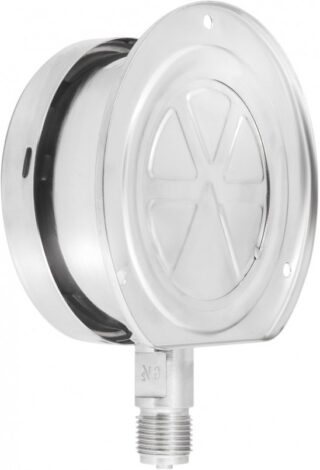

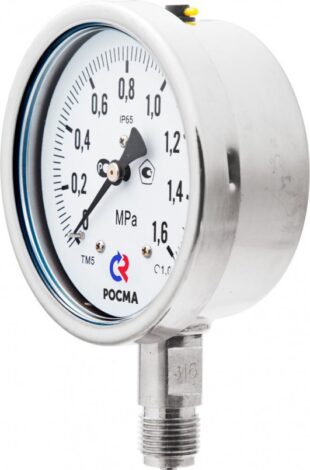

Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C. Поверка манометров промышленных коррозионностойких виброустойчивых Тип ТМ (ТВ, ТМВ), серия 21 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка манометров промышленных коррозионностойких виброустойчивых Тип ТМ (ТВ, ТМВ), серия 21

Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65.

Может использоваться в сборе с разделителем сред.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.

Манометры ТМ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Подключение
Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба	Штуцер
ТМ-121	40	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛	радиальный
ТМ-121	40	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G⅛	осевой
ТМ-221	50	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼	радиальный
ТМ-221	50	2,5	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	G¼	осевой
ТМ-321	63	1,5	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10	М12×1,5 или G¼	радиальный
					осевой
			0…16 / 25 / 40 / 60		радиальный
			0…16 / 25 / 40 / 60		осевой
ТМ-521	100	1	0…0,06	М20×1,5 или G½	радиальный
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальный
					осевой
			0…16 / 25 / 40 / 60		радиальный
			0…16 / 25 / 40 / 60		осевой
			0…100		радиальный
			0…100		осевой
ТМ-621	150	1	0…0,06	М20×1,5 или G½	радиальный
			0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10		радиальный
					осевой
			0…16 / 25 / 40 / 60		радиальный
			0…16 / 25 / 40 / 60		осевой
			0…100		радиальный
			0…100		осевой

Вакуумметры ТВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Подключение
Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба	Штуцер
ТВ-321	63	1,5	−0,1…0	М12×1,5 или G¼	радиальный
ТВ-321	63	1,5		М12×1,5 или G¼	осевой
ТВ-521	100	1		М20×1,5 или G½	радиальный
ТВ-521	100	1			осевой
ТВ-621	150	1			радиальный
ТВ-621	150	1			осевой

Мановакуумметры ТМВ серии 21

Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Подключение
Тип	Диаметр корпуса	Класс точности	Диапазон показаний давлений, МПа	Резьба	Штуцер
ТМВ-321	63	1,5	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4	М12х1,5 или G¼	радиальный
ТМВ-321	63	1,5		М12х1,5 или G¼	осевой
ТМВ-521	100	1		М20х1,5 или G½	радиальный
ТМВ-521	100	1		М20х1,5 или G½	осевой
ТМВ-621	150	1		М20х1,5 или G½	радиальный
ТМВ-621	150	1		М20х1,5 или G½	осевой

Дополнительные опции

Наименование услуги	Тип
Безопасное стекло (триплекс)	ТМ (ТВ-ТМВ)-521
Безопасное стекло (триплекс)	ТМ (ТВ, ТМВ)-621
Стрелка с корректором нуля	ТМ (ТВ, ТМВ)-521, -621
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21)	ТМ, ТМВ, ТВ
	ТМ, ТМВ, ТВ + рукав
Объединение с разделителем (РМ-К11, РМ-М31)	ТМ
Комплектация фланцем	ТМ (ТВ, ТМВ)-321Р, Т
	передний / задний для ТМ (ТВ, ТМВ)-521Р, Т
	передний / задний для ТМ (ТВ, ТМВ)-621Р, Т
Комплектация крепежной скобой	тип 1 / тип 2 для ТМ (ТВ, ТМВ)-321Т
	ТМ (ТВ, ТМВ)-521Р, Т
	ТМ (ТВ, ТМВ)-621Р, Т
Комплектация указателем рабочего давления (нержавеющая сталь)	ТМ (ТВ, ТМВ)-521, -621
Комплектация указателем рабочего давления (1 маркер / 2 маркера на циферблате)	ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-321
	ТМ (ТВ, ТМВ)-321
Исполнение штуцера с резьбой NPT	ТМ (ТВ, ТМВ)-321, -521, -621
Индивидуальная двойная шкала Индивидуальная шкала в кг/см²	ТМ (ТВ, ТМВ)-321, -521, -621
Индивидуальный номер прибора + паспорт	ТМ (ТВ, ТМВ)
Свидетельство о поверке к нумерованному прибору	ТМ (ТВ, ТМВ) с индивидуальным номером
Очистка прибора под кислород (+ паспорт, знак О2 на циферблате)	ТМ (ТВ, ТМВ) без гидрозаполнения, кроме ТМ (ТВ, ТМВ)-121, -221, -321
	ТМ (ТВ, ТМВ)-321
Нанесение на циферблат «NH3» и пр. знаков	ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-121, 221, 321
Нанесение на циферблат «NH3» и пр. знаков	ТМ (ТВ, ТМВ)-321
Первичная заводская поверка	ТМ (ТВ, ТМВ)
Периодическая поверка	ТМ (ТВ, ТМВ)
Пломбировка манометра (под заказ)	ТМ (ТВ, ТМВ)-521, -621
Ремонт (кроме ТМ-121, -221)	ТМ (0–1,6 МПа)
	ТМ (2,5–40 МПа)
	ТМ (60–100 МПа)
	ТВ
	ТМВ
Очистка прибора от загрязнений (мазут, краска и пр.)	ТМ (ТВ, ТМВ)

Приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом).

Стоимость гидрозаполнения:

Диаметр корпуса, мм	Объемжидкости в приборе, мл	Цена заполнения прибора, с НДС, руб
Диаметр корпуса, мм	Объемжидкости в приборе, мл	глицерин ПК-94	силикон ПМС-50
40	50	12	40
50	80	15	60
63	90	20	65
100	350	55	245
150	770	110	505
