Поверка измерителя параметров электроизоляции MIC-2 в Новосибирске

Поверку измерителей сопротивления электроизоляции MIC-2 следует проводить в соответствии с документом MIC-2-08 МП «Измерители сопротивления электроизоляции MIC-2. Методика поверки», согласованной с ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2008 г.

Основное оборудование, используемое при поверке:

магазин мер сопротивлений заземления OD-2-D6b/5W;
калибратор электрического сопротивления КС-100К5Т;
калибратор-вольтметр универсальный B1-28.

Оставить заявку

Основное оборудование, используемое при поверке:

магазин мер сопротивлений заземления OD-2-D6b/5W;
калибратор электрического сопротивления КС-100К5Т;
калибратор-вольтметр универсальный B1-28.

Измерители сопротивления электроизоляции MIC-2 — техническое средство с номером в госреестре 40026-08 и сроком свидетельства (заводским номером) 01.01.2014. Имеет обозначение типа СИ: MIC-2. Произведен предприятием: Фирма «Sonel S.A.», Польша. Поверка измерителя параметров электроизоляции MIC-2 осуществляется в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.

Поверка измерителя параметров электроизоляции MIC-2

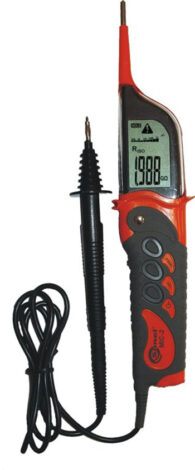

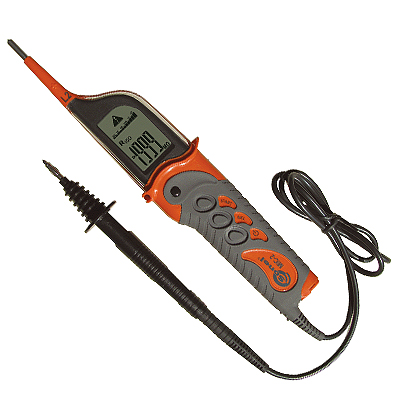

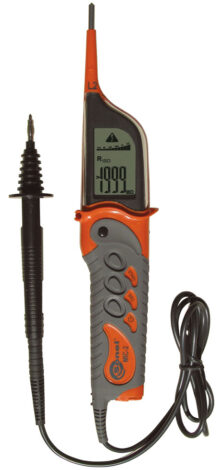

Измерители сопротивления электроизоляции MIC-2 (далее по тексту измерители) представляют собой портативные электроизмерительные цифровые приборы со встроенными измерительными зондами, на передней панели которых расположены 3 (три) кнопки управления измерителем и жидкокристаллический цифровой дисплей.

Питание измерителей автономное и обеспечивается двумя батареями.

Принцип действия измерителей основан на реализации
- функций цифрового мегаомметра для измерения электрического сопротивления электроизоляции;
- функций цифрового омметра для измерения электрического сопротивления соединений;
- функций цифрового вольтметра для измерения и контроля напряжения,
Измерители имеют автоматическую защиту входов от внешних напряжений до 660 В, обеспечивают автоматический выбор диапазона измерения; автоматическую разрядку статической электрической емкости испытуемой изоляции по окончании процесса измерения и автоматическое выключение автономного питания через 5 (пять) минут простоя измерителя.

Назначение и область применения

Измерители сопротивления электроизоляции MIC-2 (далее по тексту измерители) предназначены для:
- измерения электрического сопротивления электроизоляции;
- измерения электрического сопротивления соединений;
- измерения напряжения постоянного и переменного тока;
- отображения результатов измерений в цифровом виде.
Область применения измерителей — приемо-сдаточные, периодические, сертификационные и исследовательские испытания
- электро-технических устройств (кабелей, двигателей, генераторов,электроинструментов, бытовых электроприборов);
- электроустановок зданий и электроустановок предприятий в промышленности в связи и ЖКХ;
- высокочастотных кабелей и телекоммуникационных установок.
Основные характеристики:
- Класс защиты: IV 600 В согласно PN-EN 61010-1
- Рабочий температурный диапазон: 0..+40°C
- Температура хранения: -20°C..+70°C
- Габариты ШxВxГ: 240x60x30 мм
- Масса измерителя с элементами питания: не более 0,3 кг
Тип измерителей сопротивления электроизоляции MIC-2 утвержден с техническими и метрологическими характеристиками, приведенном в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации.

Измерители сопротивления электроизоляции MIC-2 прошли испытания в системе сертификации ГОСТ Р и имеют сертификат соответствия № РОСС PL. АЯ46.А0002 от 20.01.2009 г.

Измерение сопротивления изоляции
Измерительное напряжение: 250 В и 500 В;

Диапазон измерения: RISOmin=UISOnom/IISOmax…2 ГОм(IISOmax=1 мА)
UISO=250 В
Измерительный диапазон по IEC 61557-2: 250 кОм…1000 МОм
UISO=500 В
Измерительный диапазон по IEC 61557-2: 500 кОм…1999 МОм

Диапазон	Разрешение	Погрешностьосновная
1…449кОм	1кОм	± (3% и. в. + 8 ед. мл. разряда)
500…1999кОм	1кОм
2,00…19,99МОм	0,01МОм
20,00…199,9МОм	0,1МОм
200,0…1999МОм	1МОм

Диапазон	Разрешение	Погрешностьосновная
1…249кОм	1кОм	± (3% и. в. + 8 ед. мл. разряда)
250…1999кОм	1кОм
2,00…19,99МОм	0,01МОм
20,00…199,9МОм	0,1МОм
200,0…1000МОм	1МОм

MIC-2 Измерение напряжения:
Постоянного тока
Переменного тока 50-60 Гц
(синусоидальной формы с коэффициентом гармоник < 2%)
Низковольтное измерение сопротивления
— звуковой сигнал в случае R <10 Ом

Дополнительныетехническиехарактеристики	Класс изоляции
Категория безопасности	IV 600 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	по PN-EN 60529: IP54
Питание измерителя	элементы питания 1,5 В (AAA) или аккумуляторы NiMH 1,2 В (AAA) -2 шт.
Температура хранения	-20°C..+70°C
Время до самовыключения	через 5минут
Количество измерений RISO	мин. 500

Диапазон	Разрешение	Погрешность основная
0…600 В	1 В	± (3% и. в. + 2 ед. мл. разряда)

Диапазон	Разрешение	Погрешность основная
0,0…199,9 Ом	0,1 Ом	± (4% и. в. + 3 ед. мл. разряда)
200,0…1999 Ом	0,1 Ом	± (4% и. в. + 3 ед. мл. разряда)

Диапазон	Разрешение	Погрешность основная
0…600 В	1 В	± (3% и.в. + 2 ед. мл. разряда)

Поверку измерителей сопротивления электроизоляции MIC-2 следует проводить в соответствии с документом MIC-2-08 МП «Измерители сопротивления электроизоляции MIC-2. Методика поверки», согласованной с ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2008 г.

Основное оборудование, используемое при поверке:
- магазин мер сопротивлений заземления OD-2-D6b/5W;
- калибратор электрического сопротивления КС-100К5Т;
- калибратор-вольтметр универсальный B1-28.
