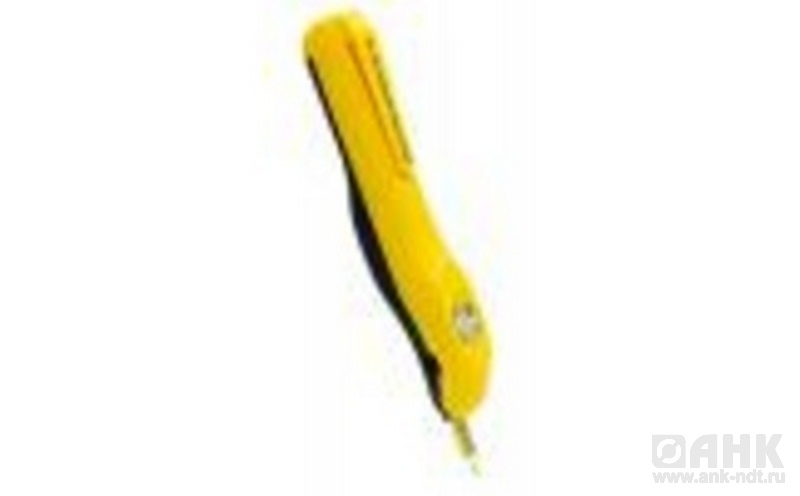

Описание ADS-3026 — одноканального USB осциллографа - приставки
Цифровой осциллограф карандашного типа. 1 канал. Полоса пропускания 25 МГц, Разрешение 8 бит. Дискретизация 100 Мвыб/с. Коэффициент отклонения 5 мВ/дел - 5 В/дел. Коэффициент развертки 5 нс/дел - 100 с/дел. Глубина записи 5 К точек. Макс. входное напряжение 400 Вп-п. Входной импеданс 1 МОм||20 пФ. 18 автоизмерений, FFT. Регистратор. Интерфейс USB 2.0 (изолированный). Питание от USB. Русское меню. Габаритные размеры 150 х 20 х 18 мм. Вес 27 г.
Гарантийный срок: 12 месяцев
Описание одноканального USB осциллографа - приставки ADS-3026:
Осциллограф цифровой ADS-3026 - это первый цифровой USB осциллограф "карандашного" типа, который имеет гальванически развязанный интерфейс USB. Осциллограф имеет полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.
Используя программное обеспечение, осциллограф цифровой ADS-3026 имеет следующие функции и растяжки:
- пиковый детектор;
- усреднение (в режиме регистрации);
- курсорные измерения: ΔV, ΔT и 1/ΔT;
- автоматические измерения: 18 типов;
- анализатор спектра на основе БПФ: 4 окна;
- система синхронизации включающая в себя: запуск по фронту, по длительности импульса, по скорости нарастания;
- покадровый регистратор: до 100000 кадров;
- режим растяжки;
- функция тестирования по маске: "Годен - Не годен";
- и ряд других.
Пользователи могут сохранять данные на персональный компьютер в виде файлов в различных формах и форматах, таких как: текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png). Кроме того, имеется возможность сохранения до 8 ячеек с объектами.
Технические характеристики одноканального USB осциллографа - приставки ADS-3026:
| Параметр | Значение | |
| Полоса пропускания | 25 MГц | |
| Количество каналов | 1 | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Максимальная дискретизация (реальное время) | 100 Mвыб/сек | |
| Вход | Связь по входу | закрытый, открытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 20 пФ±5 пФ | |
| Учет ослабления пробников | 1X, 10X | |
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | |
| Параметры горизонтальной системы | Интерполяция | (sin x)/x |
| Глубина записи | 5 К точек | |
| Коэффициент развертки | 5 нс/дел ~ 100 с/дел, с шагом 1~2~5 | |
| Параметры вертикальной системы | АЦП | 8 бит |
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел | |
| Полоса пропускания для аналогового периодического сигнала | 25 МГц | |
| Полоса пропускания для однократного сигнала | Полный диапазон | |
| Низкочастотный предел | ≥5 Гц (на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤14 нс (типичное) | |
| Погрешность коэффициент усиления | ±3% | |
| Измерения | Курсорные | ΔV, ΔT и 1/ΔT между курсорами |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty | |
| Математические операции | FFT 4 окна (Hanning, Hamming, Blackman, Rectangle) | |
| Система запуска | Режим запуска | Однократный, обычный, авто |
| Тип запуска | Запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания | |
| Диапазон установки уровня запуска | ±5 делений от центра экрана | |
| Покадровый регистратор | Режимы | запись, воспроизведение |
| Количество кадров | 1 ~ 100 000 кадров | |
| Интервал | 10 мс ~ 100 000 мс, с шагом 1~2~5 | |
| Формат записи | *.cap | |
| Режим растяжки | Ширина окна | 5 нс ~ 100 с, с шагом 1~2~5 |
| Задание окна | Курсорами, цифровая форма | |
| Дополнительные функции | режим "Годен - Не годен" | |
| Режим "Годен - Не годен" | Задание маски по горизонтали | ± 10 делений |
| Задание маски по вертикали | ± 5 делений | |
| Статус прохода | однократный с остановкой, цикличный | |
| Формат сохранения файлов | текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png), сохранение объектов (8 ячеек) | |
| Интерфейс | USB 2.0 (изолированный) | |
| Питание | от USB порта (5 В/300 мА) | |
| Потребляемая мощность | менее 1,5 Вт | |
| Габаритные размеры | 150 мм × 20 мм × 18 мм (Д*В*Г) | |
| Вес | около 27 г | |
