Описание инфракрасной камеры для автоматизации FLIR A310 f

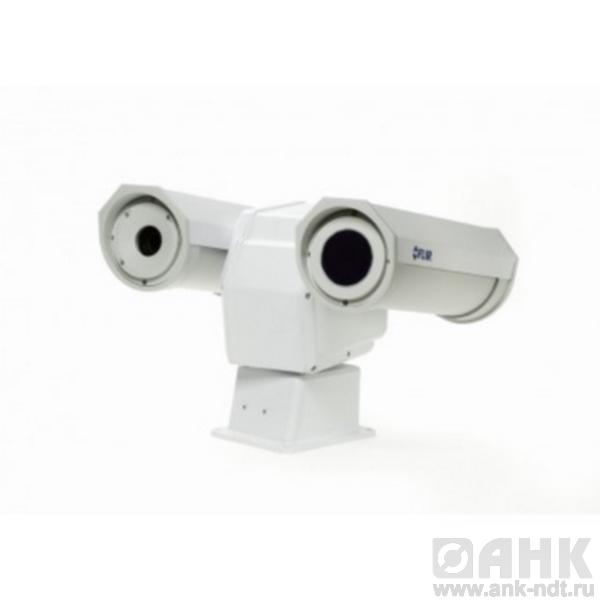

Инфракрасная камера для автоматизации FLIR A310 f
Тип оборудования: Инфракрасная камера
Производитель: FLIR Systems AB, Швеция
Серия: FLIR А
Модель: A310 f
Описание: Прибор для получения видимого изображения объектов, испускающих невидимое тепловое (инфракрасное) излучение.
Гарантия на инфракрасную камеру A310 f: 12 месяцев
Назначение прибора:
Инфракрасная камера для автоматизации FLIR A310 f поставляется в погодоустойчивом пыле- и водонепроницаемом корпусе. Она обеспечивает высокую степень защиты (IP66) от внешнего воздействия и при этом не влияет на работоспособность камеры. Это многосенсорная система, оснащенная цветной ПЗС камерой с 36-кратным увеличением и возможностью съемки при слабом освещении.
Камера оборудована поворотно-наклонным механизмом и всеми функциями, необходимыми для создания решений с использованием одной или нескольких камер. FLIR A310pt может непрерывно поворачиваться на 360º по часовой стрелке и против нее, а также наклоняться на 45º вниз и вверх. Она идеально подходит для наблюдения за большими объектами, например угольными складами, свалками и подстанциями. Для передачи данных в модели FLIR A310pt используются стандартные аппаратные и программные протоколы Ethernet.
Особенности инфракрасной камеры A310 f:
Как функция анализа внутренней температуры или цифрового вывода.
TCP-совместимость Ethernet/IP и Modbus (только FLIR A310)
Простое предоставление общего доступа к результатам анализа и сигнализации программируемым логическим контроллерам.
Функциональные возможности для обмена сообщений (только FLIR A310)
Камера автоматически отправляет по электронной почте результаты анализа, ИК-изображения и многое другое по расписанию или сигналу тревоги. Независимая отправка файлов или электронной почты действуя в качестве FTP- или SMTP-клиента.
Функция маскирования изображений (только FLIR A310)
Для анализа требуется выбрать только соответствующую часть изображения.
Потоковое видео MPEG-4
Вывод потокового видео MPEG-4 через Ethernet для отображения на ПК изображений в реальном времени с разрешением 640x480 пикселей и частотой наложения до 30 Гц в зависимости от системы.
PoE (питание через Ethernet)
Для связи и питания используется лишь один кабель.
Цифровой ввод-вывод (только FLIR A310)
Для сигнализации и контроля внешнего оборудования.
Программное обеспечение для ИК-мониторинга
Программное обеспечение собственной разработки с поддержкой до девяти камер одновременно.
Выход видео
Вывод полного видеосигнала, совместимого со стандартами PAL и NTSC.
Объективы
Встроенные 25-градусные объективы с моторизованной и автоматической фокусировкой. Доступны дополнительные объективы.
Высокая чувствительность < 50 мК
Температурная чувствительность < 50 мК позволяет получать точнейшие изображения и сведения о малейших температурных изменениях.
Дистанционное управление
Дистанционное управление камерой через Интернет по протоколу TCP/IP.
16-разрядное изображение
Передача 16-разрядных изображений на ПК для анализа.
Встроенное соединение Ethernet 100 Мб
Ethernet 100 Мб.
Основные характеристики:
640 x 480Дисплей
320 × 240ИК-Матрица
50t° чувств. мК
-25 +50t° диапазон C°
30Частота обновления Гц
25° × 18,8°Стандартный объектив
-Сменный телеобъектив
ручная + моторизированнаяФокусировка
-Голосовые комментарии
-Встроенная цифровая камера
-LED-подсветка
0.4Вес, кг.
Технические характеристики инфракрасной камеры A310 f:
| Параметры изображения и оптики | |
| Поле обзора / Минимальное фокусное расстояние | 25° × 18.8° / 0.4 м |
| Распознавание объектива | Автоматическое |
| Температурная чувствительность/NETD | < 0.05°C при +30°C / 50 мK |
| Фокусировка | Автоматическая или ручная (встроенный мотор) |
| Диафрагменное число F | 1,3 |
| Частота изображения | 30 Гц |
| Зум | Непрерывный 1–8× , цифровой, интерполирование |
| | |
| Параметры детектора | |
| ИК-разрешение | 320 × 240 пикселей |
| Шаг детектора | 25 мкм |
| Постоянная времени детектора | 12 мс, типичная |
| Микроболометр (FPA) / Спектральный диапазон | Неохлаждаемый микроболометр / 7.5–13 мкм |
| | |
| Измерение | |
| Интервал температур объекта | От –20 до +120°C |
| От 0 до +350°C | |
| Погрешность | ±2°C или ±2% от показаний |
| | |
| Настройка | |
| Цветовая гамма | Цветовые гаммы (ЧБ,ЧБ инв, цветной) |
| Команды настройки | Дата/время, температура в °C |
| | |
| Хранение изображений | |
| Средство хранения изображений | Встроенная память |
| Форматы файлов | Стандарт JPEG, 16-битовые данные измерений |
| | |
| Композитное видео | |
| Видео | Композитный видеовыход, совместим с PAL и NTSC |
| Видео, стандарт | CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC) |
| | |
| Цифровые входы/выходы | |
| Цифровой вход | 2 с оптической развязкой, 10–30 В постоянного тока |
| Цифровой выход, назначение | Сигнализатор, выход на внешнее устройство (активируется программно) |
| Цифровой выход | 2 с оптической развязкой, 10–30 В постоянного тока, макс. 100 мА |
| Напряжение изоляции | 500 В (среднеквадратическое) |
| Напряжение питания | 12/24 В постоянного тока, макс. 200 мА |
| Тип разъема | 6-контактный, штекерного типа с винтовым креплением |
| Цифровой вход, назначение | Метка изображения (старт/стоп/общая), вход внешнего устройства (программое считывание) |
| | |
| Ethernet | |
| Стандарт | IEEE 802.3 |
| Тип разъема | RJ-45 |
| Тип | 100 Мб/с |
| Связь | TCP/IP через собственное соединение FLIR |
| Передача видео | MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5 |
| Питание | Питание по Ethernet, PoE IEEE 802.3af класс 0 |
| | |
| Система питания | |
| Мощность | 12/24 В постоянного тока, 24 Вт абсолютный максимум |
| Тип разъема | 2-pконтактный, штекерного типа с винтовым креплением |
| Напряжение | Допустимый диапазон 10–30 В постоянного тока |
| | |
| Требования к условиям окружающей среды | |
| Интервал температуры хранения | От –40 °C до +70 °C |
| Влажность (работа и хранение) | IEC 60068-2-30/24 ч 95 % относительная влажность от +25 °C до +40 °C |
| Электромагнитная совместимость | • EN 61000-6-2:2001 (защищенность) |
| • EN 61000-6-3:2001 (излучение) | |
| • FCC 47 CFR часть 15 класс B (излучение) | |
| Устойчивость к вибрации | 2 g (IEC 60068-2-6) |
