Поверка амперметра вольтметра цифрового 3010 в Новосибирске
Назначение: для точных измерений постоянного тока и напряжения и действующих значений переменного тока и напряжения. В зависимости от исполнения, амперметры и вольтметры серии ЗОЮ могут передавать результаты измерений по гальванически развязанному интерфейсу RS232 или RS485 (далее — интерфейс), для использования при поверке приборов постоянного и переменного тока класса точности 0,3 и ниже.
Поверка амперметра вольтметра цифрового 3010

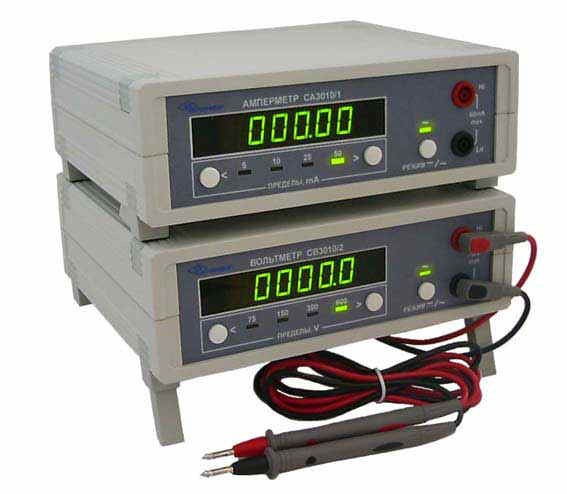

Амперметры и вольтметры серии 3010 имеют возможность установки пределов измерения и режима (переменный — постоянный ) измеряемого тока или напряжения и индицируют значение измеренного тока или напряжения , знак «+» или «-» при измерении постоянного тока и напряжения , значение вы— бранного предела измерения , режим измеряемого тока или напряжения .
Количество значащих цифр при индикации измеренных значений тока или напряжения — пять десятичных разрядов . Амперметры и вольтметры серии 3010 модификаций СХ3010/Х-232 обеспечивают передачу измеренных значений тока или напряжения по интерфейсу RS232, модификаций СХ3010/Х-485 — по интерфейсу RS485.
В амперметрах и вольтметрах серии 3010 используется специальный алгоритм цифровой обработки сигналов, ориентированный на измерения постоянной и переменной составляющих сигналов произвольной формы в диапазоне частот до 1500 Гц, не критичный к их форме и обеспечивающий требуемую точность измерения .
В основе алгоритма измерения действующего значения лежит реализация цифрового фильтра, на вход которого подаются квадраты мгновенных значений выборок измеряемого сигнала с частотой дискретизации 4000 Гц, а на выходе осуществляется извлечение квадратного корня из суммы квадратов мгновенных значений .
Описание типа для государственного реестра
При измерении постоянной составляющей на вход этого же фильтра поступают мгновенные значения выборок , а на входе имеем значение
постоянной составляющей входного сигнала. Оба этих преобразования выполняются одновременно , а на индикатор выводится постоянная составляющая или действующее значение измеряемого сигнала в зависимости от режима работы .
Измеряемый сигнал , через входную цепь, представляющую собой делитель для вольтметров или шунт для амперметров , поступает на вход усилителя с регулируемым коэффициентом усиления . Переключение пределов измерения происходит за счет изменения коэффициента усиления регулируемого усилителя, входные цепи остаются неизменными . С выхода усилителя нормируемый сигнал поступает на вход АЦП где преобразуется в цифровой код .
С выхода АЦП мгновенные выборки входного сигнала поступают на вход микроконтроллера выполненного на базе процессора МЕР . Микроконтроллер осуществляет обработку сигналов, вывод на светодиодный индикатор , обслуживание клавиатуры и интерфейса. Микроконтроллер имеет энергонезависимую память для хранениякалибровочных констант.
Поверка амперметров и вольтметров серии 3010 производится по методике, приведенной в разделе «Поверка амперметров и вольтметров серии 3010» цифровые серии 3010. Руководство по эксплуатации » и согласованной ГЦИ СИ ФГУ «Краснодарский ЦСМ» 15 апреля 2004 г.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения , тока, сопротивления . Общие технические требования и методы испытаний».
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 * 10 16 … З ОА»
- ГОСТ 8.027-89 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения »
- ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения , управления и лабораторного применения . Часть 1. Общие требования».
- ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная . Электрическое оборудование для измерения , управления и лабораторного применения . Требования и методы испытаний ».
- ГОСТ Р 51317.3.2-2006 «Совместимость технических средств электромагнитная . Эмиссия гармонических составляющих тока техническимисредствами с потребляемым током не более 16 А (в одной фазе) Нормы и методы испытаний ».
- ГОСТ Р 51317.3.3-99 « Совместимость технических средств электромагнитная . Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 16 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения . Нормы и методы испытаний».
- ТУ 4221-015-16851585-2004 «Амперметры и вольтметры цифровые серии 3010. Технические условия»
