Поверка генератора сигнала измерительного Agilent ESG E4400B, E4420B, E4421B, E4422B, E4423B, E4424B, E4425B, E4426B, E4430B, E4431B, E4432B, E4433B, E4434B, E4435B, E4436B, E4437B, E4428C, E4438C в Новосибирске

Назначение: для генерирования стабильных по частоте и мощности немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот 250 кГц…6000 МГц в зависимости от модели, для проверки чувствительности приемных устройств, настройки, испытаний и ремонта приемо-передающей аппаратуры ВЧ и СВЧ диапазонов в технике связи, измерительной технике, радиолокации, радионавигации, ядерной физике, полупроводниковой электронике, при разработке, производстве, эксплуатации и метрологическом обеспечении различных радиоэлектронных устройств.

Взамен № 29589-05

Поверка генератора сигнала измерительного Agilent ESG E4400B, E4420B, E4421B, E4422B, E4423B, E4424B, E4425B, E4426B, E4430B, E4431B, E4432B, E4433B, E4434B, E4435B, E4436B, E4437B, E4428C, E4438C

Принцип действия прибора основан на формировании задающего высокостабильного сигнала генератором опорной частоты: (внутренним или внешним) и расширении частотного диапазона высокочастотным синтезатором. Низкий уровень фазовых шумов во всем частотном диапазоне генератора обеспечивается фазовой автоподстройкой частоты. Таким образом, погрешность установки частоты определяется только стабильностью генератора опорной частоты. С выхода синтезатора сигнал поступает на усилитель и выходной аттенюатор, далее на выходной разъем. Выходная секция прибора включает в себя также схему автоматической регулировки уровня Сигнала.

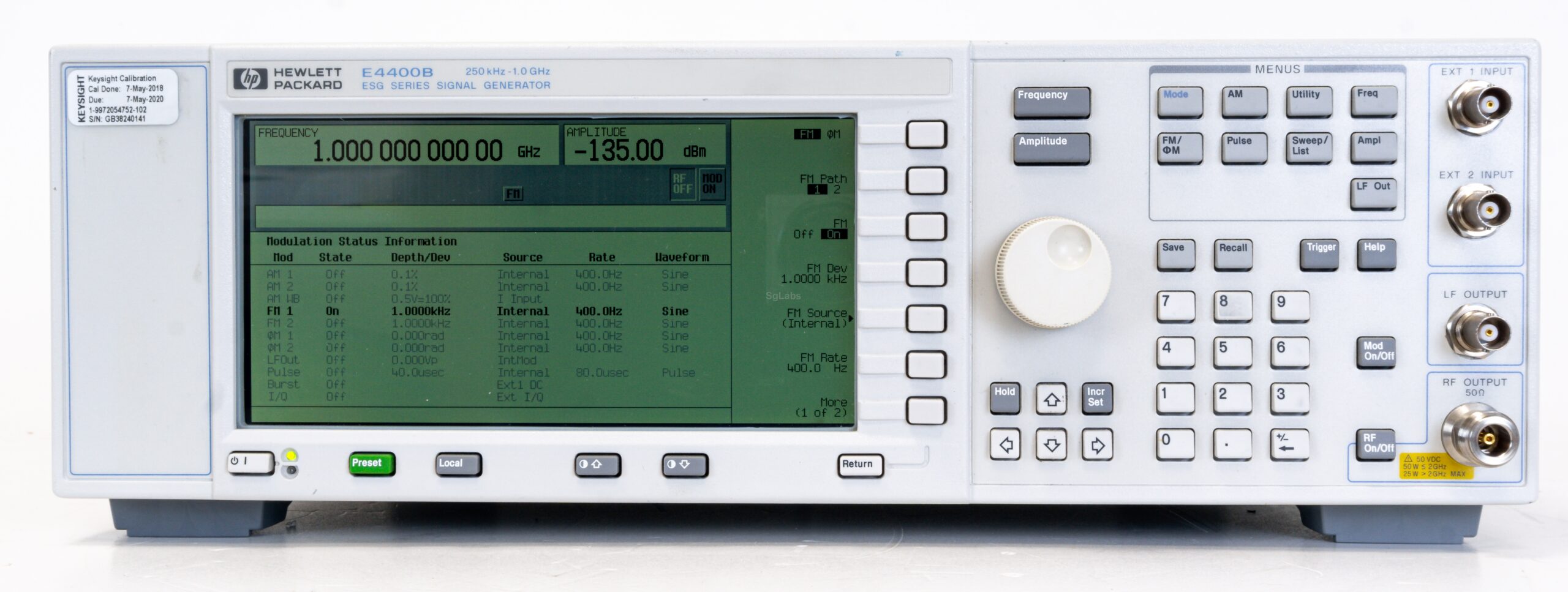

Генератор выполнен в корпусе настольного исполнения. На передней панели генератора расположены:

• жидкокристаллический дисплей для отображения режимов работы и значений параметров воспроизводимых сигналов;
• ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров;
• разъем основного выхода Прибора ДЛЯ выдачи различных ВИДОВ сигналов, разъемы выхода низкочастотного генератора и входа внешней модуляции;

На задней панели генератора расположены:

• разъемы внешнего запуска, выхода и входа опорной частоты 10 МГц;
• разъемы К-232 и G1~IP интерфейса.

Модели генераторов различаются диапазоном формируемых частот. Для моделей серии ESG-А, ESG-АР и модели Е4428С предусмотрены режимы амплитудной, частотной, фазовой и импульсной модуляции. Модели серии ЕС-Т, ESG-ДР и модель Е4438С, кроме аналоговой модуляции, обладают возможностью установки широкого набора цифровой модуляции (Р~К, оАМ, Е$К, МЖК). Кроме Этого, модели с опцией LTNB имеют расширенный диапазон установки мощности, генераторы с опцией 1 Е5 обладают повышенной точностью воспроизведения частоты.
