Поверка копра маятникового КМ-300 в Новосибирске

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца. Поверка копра маятникового КМ-300 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Конструкция копров включает станину, на которой на вертикальной стойке закреплена ось подвеса маятника. Маятник представляет собой штангу, в нижней части которой закреплён молот с ножом. Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. В нижней части станины расположены опоры для размещения испытуемого образца. Датчик кручения, магнитный клапан, контроллер и серводвигатель позволяют осуществлять автоматический контроль с обратной связью за углом отклонения маятника.

В зависимости от модификации копры имеют механическое, электромеханическое или автоматическое управление процессом испытаний и аналоговую или компьютерную систему управления и обработки результатов измерений. Измеряемые параметры фиксируются на аналоговой шкале ведомым указателем, обрабатываются компьютером или микропроцессором и выводятся на экран монитора. Конструкция корпуса копров обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Поверка копра маятникового КМ-300

Система управления и обработки результатов измерений копров имеет порты для подключения дополнительных устройств (камеры автоматической подачи образцов, камеры охлаждения, камеры нагрева) для расширения круга решаемых практических задач.

Копры выпускаются в 15 модификациях. Модификации копров отличаются наибольшим номинальным значением потенциальной энергии маятника, видом молота, габаритными размерами, массой, а также видом системы управления и индикации показаний:

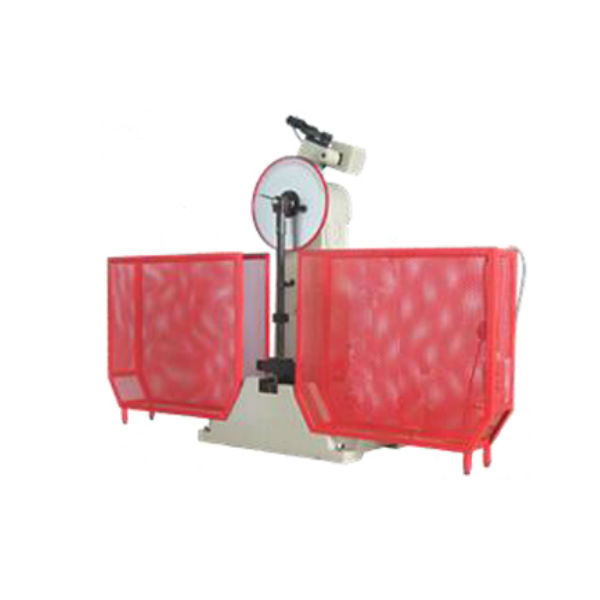

• модификация КМ-300 выпускается с ручным управлением и аналоговой шкалой отображающей затраченную энергию;
• модификации КММ-5, КММ-50, КММ-5,5-И, КММ-22-И выпускаются с ручным управлением и электронной измерительной системой;
• модификации КМ-300-М, КМ-500-М, КМ-800-М выпускаются с электромеханическим управлением и аналоговой шкалой отображающей затраченную энергию.

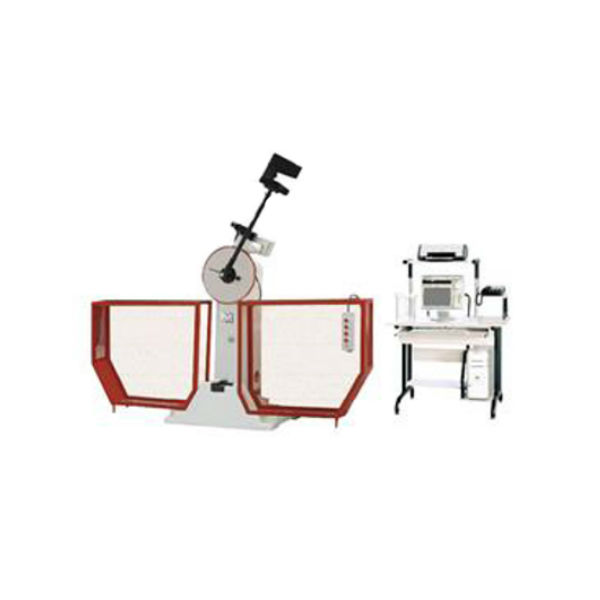

• модификации КММ-5-А, КММ-50-А, КММ-5,5-И-А, КММ-22-И-А, КМ-300-А, КМ-500-А, КМ-800-А выпускаются с автоматическим управлением и обработкой данных на ПК.

Структура обозначения модификаций: КММ-ХХХ-И-W, где КМ — копер маятниковый; М — малогабаритный по исполнению; ХХХ- наибольшее номинальное значение потенциальной энергии маятника; И — копер для испытаний на одноопорный ударный изгиб (метод Изольда); W — способ обработки данных испытания и управления копром (М — управление с пульта оператора и снятие данных с аналоговой шкалы, А — управление и обработка данных на ПК).
