Поверка магнитометра МХ-10 в Новосибирске
Магнитометр МХ-10 предназначен для измерения индукции постоянных магнитных полей малой интенсивности и контроля остаточной намагниченности изделий, в частности, контроля остаточной намагниченности торцов труб перед проведением сварочных работ. С 25.10.2013 внесен в Государственный реестр средств измерений. Расширен диапазон измерения и уменьшена погрешность. Поверка магнитометра МХ-10 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Отличительные особенности и поверка магнитометра МХ-10:
- Компактность
- Автономность
- Максимальная простота в обращении
- Энергосберегающий режим
Принцип действия магнитометра основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла, преобразующий измеряемое значение магнитной индукции в электрический сигнал, пропорциональный значению магнитной индукции.
Магнитометр состоит из электронного блока и измерительного преобразователя, соединенных гибким кабелем.
Электронный блок предназначен для формирования тока питания первичного измерительного преобразователя Холла, обработки электрического сигнала с первичного измерительного преобразователя Холла и представления результатов измерений в цифровом виде на жидкокристаллическом индикаторе.
Измерительный преобразователь предназначен для размещения первичного измерительного преобразователя Холла.

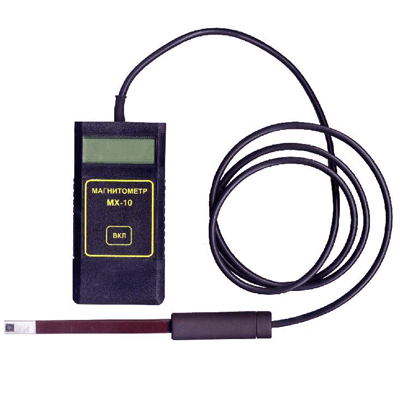

Общий вид магнитометра приведен на рисунке 1.
Корпус электронного блока опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в работу магнитометра, которое может привести к искажению результатов измерений. Место пломбирования обозначено стрелкой на рисунке 1. Корпус измерительного преобразователя имеет неразборную конструкцию.
Поверка осуществляется по документу Иа2.778.009 МП «Магнитометры МХ-10. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 23.09.2013 г.
Основные средства поверки:
- измеритель магнитной индукции Ш1–9 (рег. № 9335-83), диапазон измерений магнитной индукции от 20 до 2000 мТл; пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля ± 0,02 %;
- мера напряженности постоянного и переменного магнитного поля М-303.1 (рег. № 40449-09), диапазон воспроизводимых значений магнитной индукции от 0 до 35 мТл;
- пределы допускаемой относительной погрешности передачи размера единицы магнитной индукции ± 0,3 %.
