Поверка манометра дифференциального мембранного МДМ 2000 в Новосибирске
Назначение: для измерений разности давлений газов и для измерений положительных и отрицательных низких давлений.

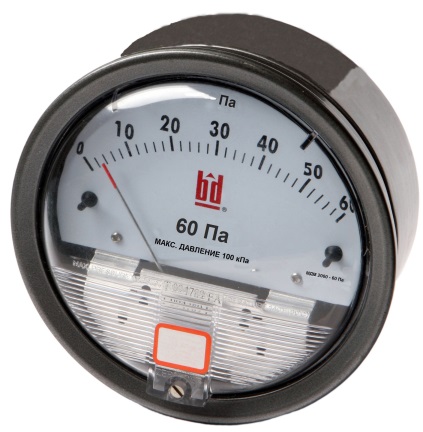

Поверка манометра дифференциального мембранного МДМ 2000
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Основными узлами измерительной системы манометров являются мембрана, установленная на ней плоская пружина с магнитом и стрелка, соединенная с магнитной спиралью. Под воздействием измеряемой разности давлений мембрана деформируется, что приводит к изменению положения магнита относительно магнитной спирали и к отклонению стрелки манометра на угол, пропорциональный измеряемому давлению.
Манометр состоит из алюминиевого корпуса, имеющего защитное покрытие, мембраны, зафиксированной стопорным кольцом и дополнительной пластиной, калиброванной пружины из пружинной стали, магнита, спирали, изготовленной из сплава с высокой магнитной проницаемостью, и прозрачного пластикового стекла, которое надежно фиксируется прижимным кольцом.
Поверка осуществляется по документу МП 231-0042-2018 «Манометры дифференциальные мембранные МДМ 2000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 февраля 2018 года.
Основные средства поверки:
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (регистрационный номер 22995-02);
Задатчики давления Воздух-1600, Воздух-4000 (регистрационный номер 12143-04). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую или заднюю поверхность корпуса манометра в случае нанесения в виде наклейки, и (или) на стекло манометра в виде оттиска каучукового клейма, и (или) на свидетельство о поверке, и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 18140-84 Манометры дифференциальные ГСП. Общие технические условия ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4^104 Па
- Технические условия ТУ 26.51.52-001-76586391-2017 «Манометры дифференциальные мембранные МДМ 2000»
