Поверка манометров специального исполнения Тип ТМ (ТВ, ТМВ), серия 10, IP54 в Новосибирске

Поверка манометров специального исполнения Тип ТМ (ТВ, ТМВ), серия 10, IP54 c выдачей свидетельства. Работаем по всей России. Аккредитованная лаборатория

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость от 1000 ₽

Ответим в рабочее время, обычно в течение дня.

Стоимость

от 1000 ₽

Номер в ГРСИ РФ

25913-08

Методика поверки

МИ 2124-90

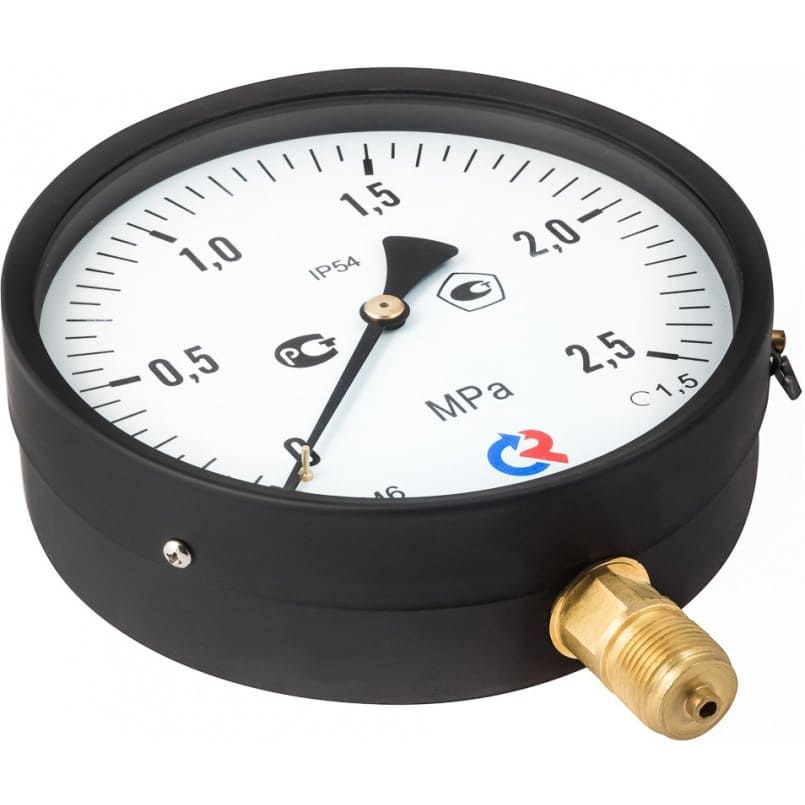

Поверка манометров специального исполнения Тип ТМ (ТВ, ТМВ), серия 10, IP54

Манометры ТМ (ТВ, ТМВ) серии 10 специального исполнения IP54 предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150°C. Корпус манометров ТМ (ТВ, ТМВ) серии 10 IP54 в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометра ТМ (ТВ, ТМВ) основан на зависимости деформации чувствительного элемента от измеряемого давления, где в качестве чувствительного элемента используется трубка Бурдона. Свободный конец трубки перемещается под воздействием измеряемого давления и вращает стрелку манометра с помощью специального механизма.
Манометры ТМ (ТВ, ТМВ) серии 10 IP54 примененяются во всех отраслях промышленности, включая водоснабжение, теплоснабжение, вентиляцию и машиностроение.

Описание и поверка манометров специального исполнения Тип ТМ (ТВ, ТМВ), серия 10, IP54

Преимущества манометров специального исполнения IP54 ТМ (ТВ, ТМВ) серии 10:

повышенная износостойкость механизма
улучшенная защита от внешних воздействий (IP54)
встроенный демпфер.

Диаметр корпуса, мм: 100, 150
Класс точности: 1,5
Диапазон показаний давлений, МПа:

ТМ: 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
ТВ: −0,1…0
ТМВ: −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны:

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C:

Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C

Корпус: IP54, сталь 10, цвет черный
Кольцо: сталь 10, цвет черный
Чувствительный элемент: медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм: медный сплав
Циферблат: алюминий, шкала черная на белом фоне
Стекло: минеральное
Штуцер: медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение: радиальное
Резьба присоединения: M20×1,5 (под заказ другие резьбы)
Межповерочный интервал: 2 года
