Поверка миллитесламетра ТПМ-250 в Новосибирске
Миллитесламетры портативные модульные ТПМ-250 (далее — миллитесламетры) предназначены для измерений трех ортогональных компонентов и модуля вектора магнитной индукции и напряженности магнитного поля постоянных магнитных полей; измерений и вычислений амплитудных, среднеквадратических и средневыпрямленных значений трех ортогональных компонентов и максимального значения модуля вектора магнитной индукции и напряженности магнитного поля переменных магнитных полей. Поверка миллитесламетра ТПМ-250 проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка миллитесламетра ТПМ-250 и его принцип действия
Принцип действия миллитесламетров основан на преобразовании ортогональных компонентов вектора магнитной индукции Bx, By, Bz в электродвижущую силу Холла с дальнейшей обработкой этих сигналов и представлением результатов измерений на дисплее прибора.

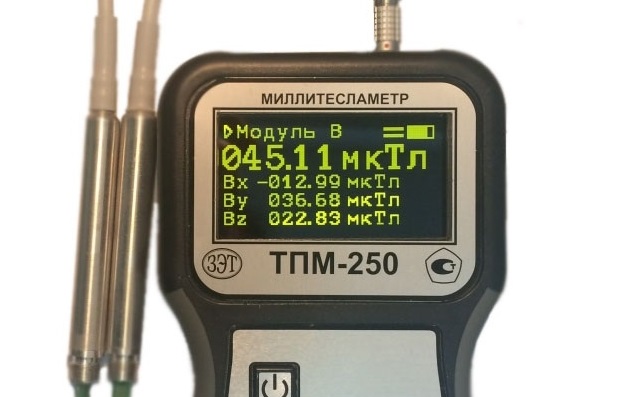

Миллитесламетр состоит из электронного блока, который выполнен в пластмассовом компактном корпусе с встроенным аккумулятором, и двух измерительных зондов. В его конструкции отсутствуют наружные элементы подстройки и регулировки. Измерительные зонды тип 1 и тип 2 содержат микросхемы, основными узлами которых являются трехкомпонентный элемент Холла, аналого-цифровой преобразователь и мультиплексор. Реализуемые функции, параметры измерений и измеряемых величин, а также результаты измерений отображаются на дисплее прибора. Управление осуществляется с помощью клавиатуры.
Индикация результатов измерений производится в единицах магнитной индукции мТл и напряженности магнитного поля А/м.
Для повышения функциональных возможностей миллитесламетра предусмотрено дистанционное управление его работой от внешнего компьютера через USB интерфейс с помощью специального ПО «Модуль-1», работающего в операционной системе Windows.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1. Основание прибора крепится к его корпусу расположенными в углублениях винтами, мастика для пломбирования наносится на поверхность головки одного из этих винтов. Поверка миллитесламетра ТПМ-250 проводится по всей России.
Программное обеспечение
Программное обеспечение (ПО) управления миллитесламетром, цифровой обработки информации и представления результатов измерений хранится во встроенном процессоре и недоступно пользователю.
Конструкция миллитесламетров исключает возможность несанкционированного влияния на программное обеспечение миллитесламетров и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТПМ-250 |
| Номер версии (идентификационный номер ПО) | Отсутствует |
| Цифровой идентификатор ПО | Индивидуален для каждого экземпляра миллитесламетра и указывается в его формуляре |
| Алгоритм вычисления контрольной суммы цифрового идентификатора ПО | ГОСТ Р 34.11-2012 |
Поверка
осуществляется по документу РТ-МП-4910-551-2017 «ГСИ. Миллитесламетры портативные модульные ТПМ-250. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10.11.2017 г.
Основные средства поверки:
- рабочий эталон 2 разряда по ГОСТ 8.030-2013 единицы магнитной индукции постоянного магнитного поля в диапазоне от 0,02 до 2,0 Тл;
- рабочий эталон 1 разряда по ГОСТ 8.030-2013 единицы магнитной индукции в диапазоне от 0,01 до 20 мТл при частотах от 0 до 2000 Гц;
- частотомер универсальный GFC-8010H (регистрационный номер в Федеральном информационном фонде 19818-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на корпус миллитесламетра.
