Рефлектометры оптические серии MaxTester 700 модификаций MAX-715B, MAX-720B, MAX-730B (далее по тексту — рефлектометры) предназначены для измерений ослабления в одномодовых оптических кабелях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения. Поверка рефлектометра оптического EXFO MaxTester 700 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Поверка рефлектометра оптического EXFO MaxTester 700

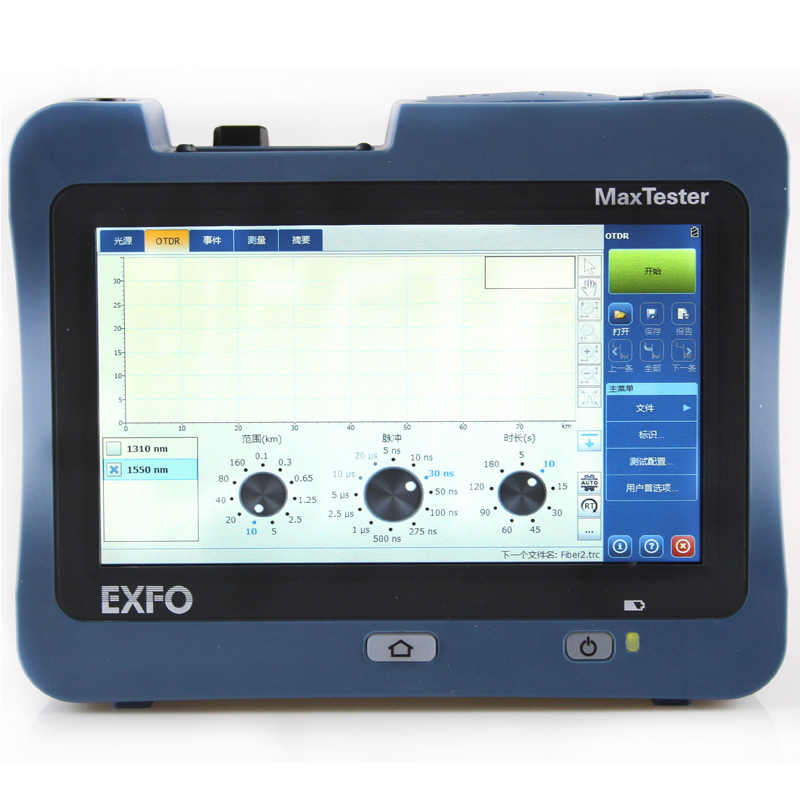

Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.

Рефлектометры выпускаются в трех модификациях: MAX-715B, MAX-720B, MAX-730B, каждая из которых в свою очередь представлена рядом моделей.

• Модификация MAX-715B включает модели MAX^^B-W!, MAX-715B-W2, MAX-715B^3.
• Модификация MAX-720B включает модель MAX-720B.
• Модификация MAX-730B включает модели MAX-730B-M1, MAX-730B-M2, MAX-730B-M3.

Модели отличаются значением динамического диапазона, а модификации отличаются набором рабочих длин волн.

Каждая из моделей может быть дополнительно оборудована измерителем оптической мощности. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

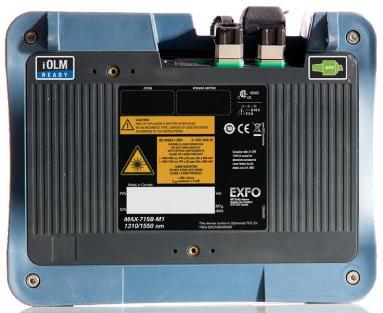

Рефлектометры выполнены в виде переносного прибора в прямоугольном монолитном корпусе.

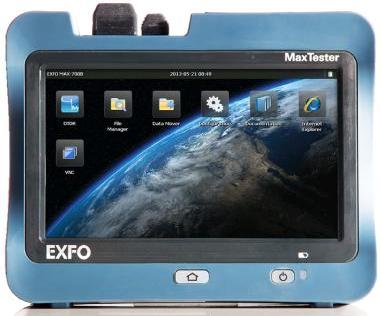

Основные элементы управления рефлектометрами расположены на их сенсорных панелях.

Рефлектометры оборудованы рядом портов:

• измерительный порт оптического рефлектометра, который может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
• порт встроенного измерителя оптической мощности;
• порт источника оптического излучения (совмещен с измерительным портом оптического рефлектометра);
• порт источника излучения видимого света для проверки целостности волоконной линии и определения изгибов оптического волокна (дополнительная опция);
• порт Ethernet 10/100 Мбит/с;
• 2 порта USB 2.0.

В рефлектометрах имеется возможность сохранения результатов измерения в виде файлов и передача их в персональный компьютер (ПК).

Программное обеспечение

Программное обеспечение (далее по тексту — ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерения. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера рефлектометров. Интерфейсная часть ПО запускается в рефлектометрах и служит для отображения, обработки и сохранения результатов измерений.

Метрологически значимая часть ПО рефлектометров представляет программный продукт «OTDR application».
