Поверка шумомера анализатора спектра SVAN SV 104 в Новосибирске
Назначение: для измерений звукового давления, а также анализа сигналов в 1/1-октавных полосах частот.
Модификации: SVAN SV 104, SVAN SV 104IS.
Поверка шумомера анализатора спектра SVAN SV 104

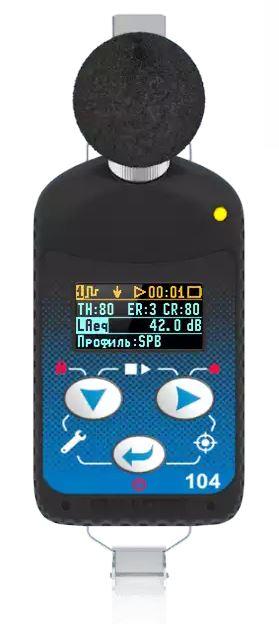

Конструктивно шумомеры выполнены в пластиковом корпусе, в котором размещены электронные платы, клавиатура управления и OLED-дисплей. На корпусе шумомеров расположены micro-USB порт для подключения к ПЭВМ, инфракрасный порт, разъём для подключения к станции питания, клипсы для крепления шумомера. Шумомеры SV 104IS выполнены во взрывозащищенном исполнении. В верхней части корпуса шумомеров расположен разъём, к которому подключён ударопрочный MEMS-микрофон по свободному полю типоразмера ^», поддерживающий стандарт памяти TEDS.
Принцип действия шумомеров основан на преобразовании микрофоном поступающего акустического сигнала в электрический сигнал с последующей обработкой встроенными фильтрами и среднеквадратичным детектором с заданными постоянными времени.
Информация о режиме работы и результаты измерений отображаются на дисплее. Шумомеры имеют встроенную память для хранения внутреннего программного обеспечения (ПО), а также записи и хранения результатов измерений, которые могут быть переданы в ПЭВМ.
Шумомеры измеряют:
- Уровень звукового давления с частотными коррекциями A, C, Z и временными характеристиками F, S, I;
- максимальный и минимальный уровни звукового давления;
- пиковый уровень звукового давления;
- эквивалентный непрерывный уровень звукового давления.
Имеются дополнительные функции в соответствии с МЭК 61252. Питание шумомеров осуществляется от встроенного аккумулятора, а также от внешнего источника питания постоянного тока (блока питания).
Программное обеспечение
Для управления режимами работы шумомеров и обработки измерительной информации применяется внутреннее (встроенное) ПО, оно устанавливается при изготовлении шумо-мера и не имеет возможности считывания и модификации.
Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SV104 |
| Номер версии (идентификационный номер) ПО | 04v1.12.6.bin и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — |
Метрологически значимая часть ПО шумомеров и измеренные данные не требуют специальных средств защиты.
Метрологически значимая часть ПО шумомеров и измеренные данные в достаточной мере защищены путем записи бита защиты при программировании микропроцессора в процессе производства шумомеров, снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой, находящейся в его памяти. Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Поверка осуществляется по ГОСТ 8.635-2013 «Шумомеры. Часть 3. Методика поверки» и ГОСТ 8.553-88 «ГСИ. Фильтры электронные октавные и третьоктавные. Методика поверки».
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10);
- калибратор акустический 4231 (рег. № 15388-96).
Сведения о методах измерений
- Методики выполнения измерений приведены в эксплуатационной документации.
Нормативные документы
- Нормативные документы, устанавливающие требования к шумомерам персональным, анализаторам спектра цифровым SV 104, SV 104IS
- ГОСТ 17187-2010Шумомеры. Часть 1. Технические требования
- ГОСТ Р 8.714-2010 (МЭК 61260:1995) ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний
- ГОСТ Р 8.765-2011 ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц Техническая документация фирмы-изготовителя.
