Поверка трансформатора тока ТФЗМ в Новосибирске
Назначение: для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Поверка трансформатора тока ТФЗМ
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

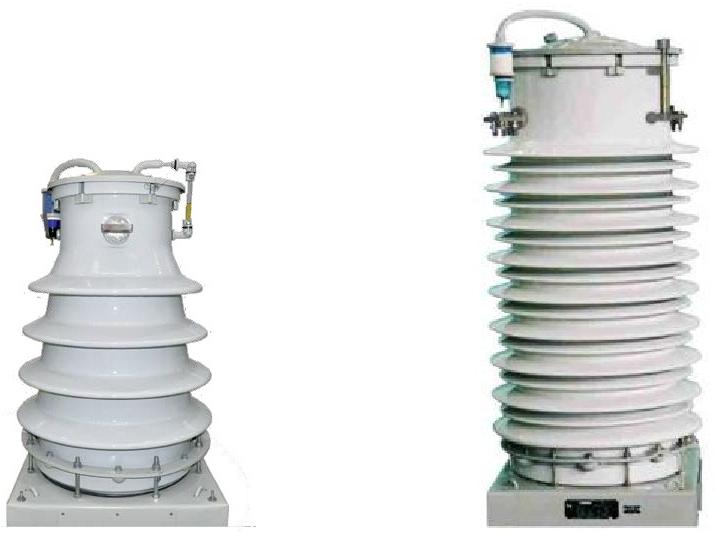

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 35А-У1, ТФЗМ 35Б-1 У1, ТФЗМ 110Б-1 У1, ТФЗМ 110Б-1 ХЛ1, ТФЗМ 110Б-11 У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1, ТФЗМ 110Б-1У ХЛ1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного и вторичного токов, классом точности вторичных обмоток и номинальной вторичной нагрузкой.
Программное обеспечение
отсутствует.
Поверка осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
